180 PWB-Inverter-Förderer Handhabungsgeräte Grad PWBs Wechselstrom-220V 60HZ
Inverter-Förderer-CNSMT PWB-180Degree

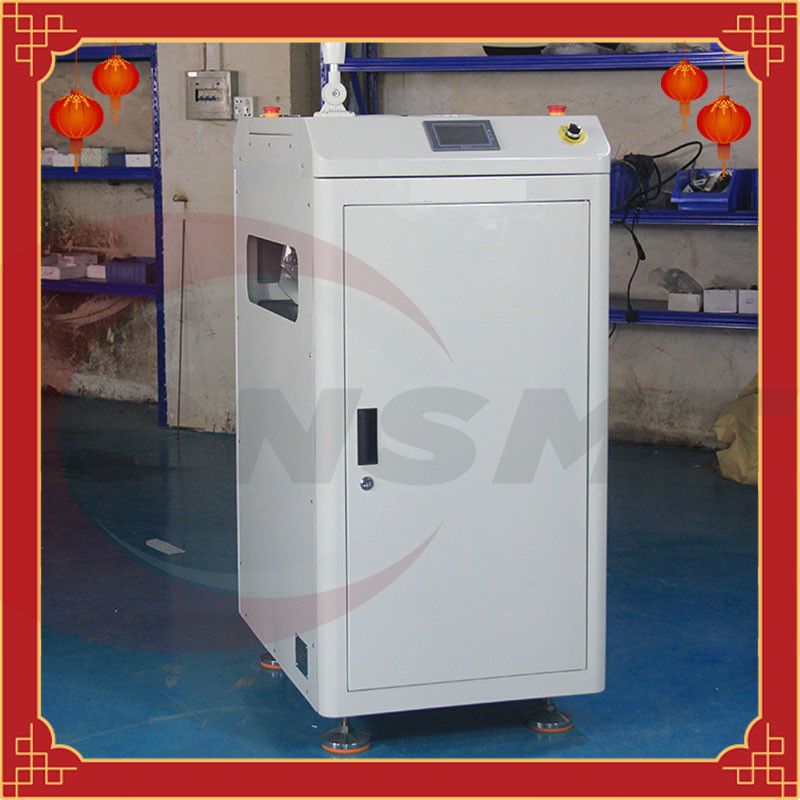

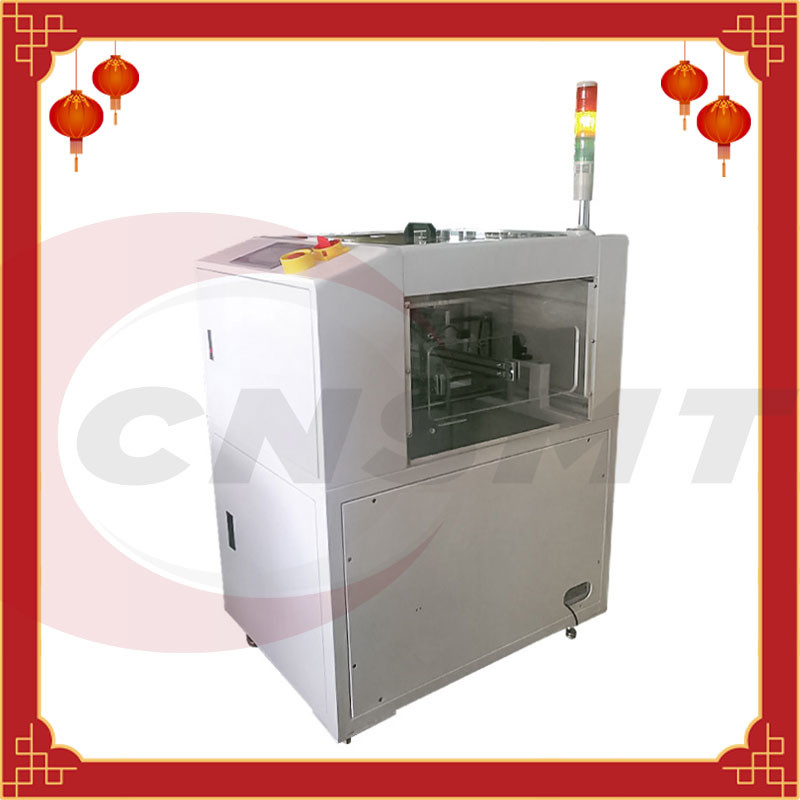

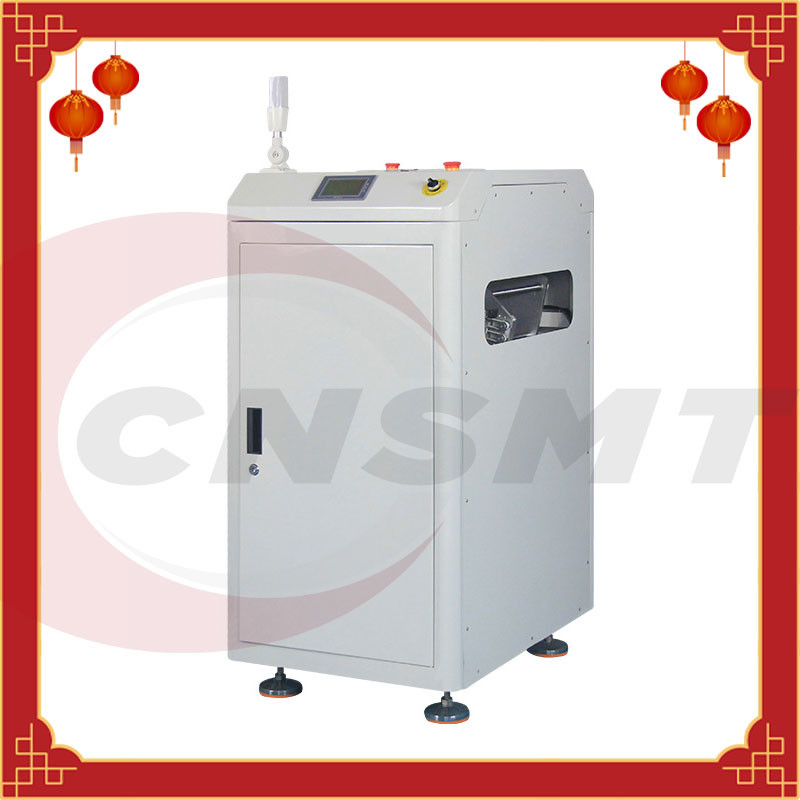

PWB-Inverter-Förderer
Produkt-Beschreibung
※ Die Spitzensicherheitsabdeckung kann geöffnet sein, um die Behandlung der Maschinen-Hardware während der Wartung zu erleichtern
※ Bedienungsfreundliche intelligente Touch Screen Funktionsantriebssteuerung
※ Justierbare Eckgeschwindigkeit, zu garantieren, dass das PWB-Brett nicht schiebt
※ Stabile und ausgeglichene BreitenVerstelleinrichtung (Handregelschraubeanpassung)
※ Kleiner Maschinenabdruck
※ Kompatible SMEMA Schnittstelle
Spezifikation
| Beschreibung | PWB-Inverterförderer wird benutzt, um das PWB-Brett leicht zu schlagen, um den Bedarf der doppelseitigen Verarbeitung zu erfüllen |
| Zyklus-Zeit | Ungefähr 15 Sekunden |
| Stromversorgung | Wechselstrom 110-220-230V (Benutzer spezifiziert), einphasiges |
| Elektrische Last | Maximum 180 VA |
| Luftdruck | 0.45-0.6Mpa |
| Luftströmungsvolumen | Bis 30 Liter/Minute |
| Getriebehöhe | 900±20mm (oder Benutzer spezifizierte) |
| Übertragungsrichtung | Left→right oder right→left (optional) |
Modell:
| Modell | CNSMT-CV300 | CNSMT-CV350 | CNSMT-CV460 |
| PWB-GRÖSSE (L×W)~ (L×W) | (50x50) | (450x300) | (50x50) | (450x350) | (50x50) | (450x460) |
| Maß (L×W×H) | 520x520x900 | 570*570*900 | 650*650*900 |
| Gewicht | Approx.110kg | 130kg | 160kg |
Funktionsprinzip
Der automatische Inverterförderer PWB-Brettes wird auf der SMT-Linie Körper des elektronischen Produktes benutzt. Die PWB-Brettflüsse in die Drehmaschinebahn, und die Bahn führt 180 drehend durch, kommt das a-Seite PWB-Brett herein, und in die b-Seite PWB-Brettausgänge. Der Gesamtrahmen wird mit rechten Profilen, der Oberflächenauftritt ist 1.5mm Blech, der Antrieb des leichten Schlages angetrieben durch einen Schrittmotor + einen Gurt, mit mechanischer Grenze zusammengebracht; die Bahn, die Antrieb übermittelt, wird durch einen 15W Wechselstrommotor + Kette gefahren
Hintergrundtechnik:
PWB-Leiterplatten, alias Leiterplatten, sind Anbieter von elektrischen Verbindungen für elektronische Bauelemente. Sein Entwurf ist hauptsächlich Planentwurf.
Der Hauptvorteil der Anwendung von Leiterplatten ist, Verdrahtungs- und Versammlungsfehler groß zu verringern und verbessert die Automatisierungsgrad- und Produktionsarbeitsrate.
Wegen der zunehmenden Integration von PWB-Brettern, das Produktionsverfahren erfordert, dass die vorderen und Rückseiten der PWB-Bretter verarbeitet werden und produziert werden müssen.
Die meisten vorhandenen manuellen leichten Schläge werden verwendet. Die leicht schlagende Ausrüstung, die in einigen Fabriken benutzt wird, hat komplexe Strukturen und hohe Beschaffungskosten.
Verpackung u. Lieferung
Bescheinigung
Unternehmensinformationen
CNSMT ist der führende Hersteller und das supplieir für SMT-Maschinen und die Lösung mit der Erfahrung über 10 Jahre in China. Und wir können OEM&ODM für SMT-Händler auch tun, wir haben beträchtliches von Quellen auf SMT-Gebiet, sogar Sie brauchen verwendet, oder neue SMT-Ausrüstungen oder andere Teile, können wir Ihnen helfen, die beste Qualität und die wettbewerbsfähigen gekosteten Maschinen zu erhalten.
Was wir für Sie tun können:
※ Lassen wir unsere eigene Fabrik SMT-Ausrüstungen und -geräte herstellen
※ Haben wir ein Berufs-technich Ingenieurteam für Erzeugnismaschinen
※ Können wir Vielzahl von SMT-Maschinen für Sie besonders anfertigen Ihre Anforderungen übereinstimmend
※, das wir kaufen und benutzte und neue SMT-Ausrüstungen auf der ganzen Erde verkaufen
※ Stellen wir Ihnen volle Linie Maschinen und Export SMTs zu weltweit zur Verfügung
Werdenes ※ der zuverlässigste chinesische Partner für Sie.
FAQ
Frage: Was macht Sie die beste Firma in China?
Antwort: Wir sind im SMT-Geschäftsbereich für mehr als 10 Jahre bereits gewesen und uns eine feste Erfahrung in der Industrie gegeben.
Frage: Sind Sie in der Lage, meine Aufträge entsprechend unserer bevorzugten Anwendung besonders anzufertigen?
Antwort: Ja selbstverständlich! Wir können Aufträge für unsere Kunden besonders anfertigen. Wir benötigen Sie gerade, Ihre Anforderungen oder bevorzugte Anwendung über E-Mail zu senden. Wir antworten auf Sie innerhalb 24-48 Stunden vom Empfang mit der besten Lösung, die wir für Sie aufgekommen haben.
Frage: Was ist der Hauptvorteil des PWB-Inverterförderers?
Antwort: Der Hauptvorteil eines PWB-Inverterförderers ist, dass Sie eine völlig automatisierte SMT-Versammlung haben, die Ihr PCBs ohne den Bedarf der manuellen Behandlung leicht schlagen kann. Dieses ist erforderlich, den Schaden wegen des menschlichen Versagens zu verhindern.
Frage: Ist sie der PWB-Inverterförderer bedienungsfreundlich?
Antwort: Ja ist sie. Tatsächlich kommen die meisten unserer Maschinen mit einem englischen Handbuch, das Ihnen hilft, die Maschine im Hinblick auf Funktionen und Prozesse mehr zu verstehen. Installation und das Erhalten der Maschine angestellt ist auch einfach. Wenn mehr Informationen erforderlich sind, bitte zögern Sie nicht, mit uns zurück in Verbindung zu treten, damit wir Sie unterstützen können
Frage: Was ist Ihre Vorbereitungs- und Anlaufzeit für internationale Ordnungen?
Antwort: Unsere normale Vorbereitungs- und Anlaufzeit für alle Aufträge, ob sie international oder lokal ist, beträgt 3 Werktage für die Verarbeitung und 10 Werktage für Wegezeit. Nehmen Sie bitte Kenntnis, dass die tatsächliche Anzahl von Tagen noch von Ihrem genauen Standort abhängen würde. Informieren Sie uns bitte Ihren genauen Standort, damit wir Ihnen eine genauere Anzahl von Tagen während der Vorbereitungs- und Anlaufzeit Ihrer Aufträge geben können.
Frage: Was verwenden Sie für das Verpacken?
Antwort: Normalerweise benutzen wir einen Geldschrank für das Verpacken Ihrer Aufträge. Aber, wenn die Maschine mehr Schutz erfordert, addieren wir hölzerne Kiste. Sie können informierten uns auch Ihr bevorzugtes Verpacken.
Frage: Fordern Sie eine Anzahlung für kundengebundene Maschinen?
Antwort: Ja. Für kundengebundene Maschinen fordern wir 70% Anzahlung. 30% soll die Maschine einmal gezahlt werden ist bereit zum Versand.
Unser Service
1, volle Linie Lösung SMTs
2, SMT-Zusatzgerätehersteller
3, SMT-Zufuhr, smt versehen, smt Zufuhrkalibrierung, PWB-Laufkatze, Zufuhrlaufkatze, PWB-strorage, SMT-Gummiwalzenhersteller mit einer Düse
4, kaufen und verkaufen verwendetes und neues YAMAHA JUKI FUJI PANASONIC SAMSUNG und Rückflutofendrucker
5,
CNSMT ist ein Führer und ein verlässlicher Lieferant aller PWB-Maschinen hier in China. Wir haben auch eine hohe Zufriedenheits-Rate von allen unsere internationalen Kunden, denn wir werden eingeweiht, wenn man nur die hochwertigen Produkte für die ganze Ihren SMT-Bedarf zur Verfügung stellt.
Wir haben einen großen Vorrat an allen SMT-Maschinen, und eine der schnellsten Verkaufspwb-Maschinen, die wir haben, ist der PWB-Inverterförderer. Wenn Sie nach einem gute Qualität PWB-Inverterförderer, Blick nicht mehr suchen, weil wir alle Arten von ihm bereit zur Lieferung haben. Wenn Sie nicht zu bestellen sicher sind was, uns zu erlauben, Ihnen zu helfen!
Warum wählen Sie CNSMT?
Diese sind die Gründe, warum Sie CNSMT nur vertrauen sollten. Wir sind hier, Ihnen zu helfen, die effektivsten und erschwinglichsten Lösungen zu den ganzen Ihren SMT-Bedarf zu finden.
Wenn Sie nach einem PWB-Inverterförderer suchen, sehen Sie bitte die Details unten.
Was ist ein PWB-Inverter-Förderer?
Ein PWB-Inverterförderer oder alias der Förderer PWB-leichten Schlages, ist, was Sie verwenden, wenn Sie den Bedarf der Handbuchbehandlung beseitigen möchten das PCBs, wenn Sie auf beiden Seiten ihn an der Verarbeitung leicht schlagen.
Die manuelle Behandlung zu beseitigen ist erforderlich, wenn Sie die Beschädigungsgefahr und die Verschmutzung während des Prozesses vermeiden möchten. Der PWB-Inverterförderer kommt in viele Formen und in Eigenschaften. Aber größtenteils, ist das allgemeine Ziel von ihm, in der Lage zu sein, das Brett auf einer Seite leicht zu schlagen, um sie zu verarbeiten und sie auf der anderen Seite dann zu tun. Dieser Prozess wird, ohne den Bedarf der menschlichen Intervention automatisiert.
Automatisierung ist der Schlüssel zur hohen Produktivität
Alle wir wissen, dass Automatisierung viel Nutzen zu einer SMT-Linie der Versammlung holen wird. SMT-Fabriken/-firmen sollten dieses betrachten, wenn sie zu wünschen:
Eigenschaften eines PWB-Inverter-Förderers
Wie erwähnt, kommt ein PWB-Inverterförderer in verschiedene Modelle, in Eigenschaften und in Funktionalitäten. Aber einige allgemeine Eigenschaften gerade nennen, die Sie in den meisten PWB-Inverterförderern, sehen die Informationen unten finden:
Technische Realisierungselemente:
Basiert auf diesem, liefert das Gebrauchsmuster PWB-Brettleicht schlagen/-inverterförderermaschine, die das PWB-Brett automatisch leicht schlagen kann und eine einfache Struktur und niedrigen Kosten hat.
Um den Zweck des Gebrauchsmusters zu erzielen, nimmt das Gebrauchsmuster die folgenden technischen Lösungen an:
Eine PWB-Brettdrehmaschine, die einschließt:
Der Rahmen hat ein erstes Ende und ein zweites Ende;
Der Rollensatz wird auf dem Rahmen nah an dem ersten Ende vereinbart;
Der Beförderungsmechanismus wird auf dem Rahmen vereinbart; der Beförderungsmechanismus umfasst eine erste drehende Welle, eine zweite drehende Welle, einen ersten Motor und eine Mehrzahl von gegenseitig Raumförderbändern.
Die erste drehende Welle ist auf dem Rahmen nah an der ersten Zielposition, ist die zweite drehende Welle auf dem Rahmen nah an dem zweiten Ende, und einige Förderbänder angetrieben durch die erste drehende Welle und die zweite drehende Welle;
Der leicht schlagende Mechanismus wird auf dem Rahmen vereinbart; der leicht schlagende Mechanismus umfasst eine drehende Welle, eine zuerst festklemmende Streifengruppe, eine an zweiter Stelle festklemmende Streifengruppe, ein Drittel, das Streifengruppe, eine vierte festklemmende Streifengruppe und ein Sensor festklemmt, und die Rotationswelle, die mitten in dem Rahmen, die erste festklemmende Streifengruppe und die zweite festklemmende Streifengruppe, die dritte festklemmende Streifengruppe und die vierte festklemmende Streifengruppe gelegen ist, werden sitzen beziehungsweise auf beiden Seiten von der drehenden Welle und an die drehende Welle angeschlossen.
Eine Clipstangengruppe und eine dritte Clipstangengruppe befinden sich auf der gleichen Seite der drehenden Welle, und die zweite Clipstangengruppe und die vierte Clipstangengruppe befinden sich auf der gleichen Seite der drehenden Welle.
In einigen der Verkörperungen, umfasst die erste festklemmende Streifengruppe eine Mehrzahl von die Streifen zuerst festklemmen, die in Abständen vereinbart werden, und die dritte festklemmende Streifengruppe umfasst eine Mehrzahl des Drittels die Streifen festklemmend, die in Abständen vereinbart werden, und jeder zuerst festklemmende Streifen entspricht einem ersten festklemmenden Streifen. Drei Spannleisten,
die erste Spannleiste und die dritte Spannleiste haben einen Winkel von 15-40 Grad; die zweite Spannleistegruppe und die vierte Spannleistegruppe befinden sich auf der gleichen Seite der drehenden Welle,
die zweite Clipstangengruppe umfasst eine Mehrzahl von den Sekundenclipstangen, die in Abständen vereinbart werden, und die vierte Clipstangengruppe umfasst eine Mehrzahl von den Viertelclipstangen, die in Abständen vereinbart werden, und jede zweite Clipstange entspricht einer vierten Clipstange. Es gibt einen Winkel von 15-40 Grad zwischen dem Streifen und dem vierten festklemmenden Streifen; der dritte festklemmende Streifen und der vierte festklemmende Streifen befinden sich zwischen zwei angrenzenden Förderbändern und sind lokalisiertes niedrigeres als das Förderband;
Der Sensor wird auf der Seite des Förderbandes vereinbart.
In einigen der Verkörperungen, hat der Übergangsmechanismus zwei Sätze, und die drehende Welle des Klappenmechanismus befindet sich zwischen den zwei Sätzen von Übergangsmechanismen.
In einigen der Verkörperungen, mindestens werden zwei Sensoren auf jedem Getriebemechanismus zur Verfügung gestellt.
In einigen der Verkörperungen, ist der Abstand zwischen dem Förderband und dem Rollensatz kleiner als die Größe der kleinsten Seite eines PWB-Brettes.
In einigen der Verkörperungen, gibt es einen Winkel von 25 Grad zwischen der ersten Clipstange und der dritten Clipstange und zwischen der zweiten Clipstange und der vierten Clipstange.
Die PWB-Brettdrehmaschine des Gebrauchsmusters wird mit einer Rollengruppe, einem Beförderungsmechanismus und einem Drehenmechanismus der Platte auf dem Rahmen versehen.
Die Rollengruppe schickt das PWB-Brett zum Beförderungsmechanismus, und der Beförderungsmechanismus schickt das PWB-Brett zum Drehenmechanismus der Platte. Zwischen den zwei festklemmenden Streifen funktioniert der leicht schlagende Mechanismus, um das PWB-Brett zur anderen Seite leicht zu schlagen, dadurch er verarbeitet er die andere Seite des PWBs;
der leicht schlagende Mechanismus wird aus einer drehenden Welle und einigen festklemmenden Streifen verfasst, die und unten gegründet werden, und seine Struktur ist einfaches und teures Tief.
Beschreibung der Zeichnungen
Abbildung 1 ist ein schematisches Diagramm der Gesamtstruktur eines PWB-Brettes, das Maschine entsprechend einer bevorzugten Verkörperung der anwesenden Erfindung leicht schlägt;
2 ist ein schematisches Diagramm der Struktur des leicht schlagenden Mechanismus vom PWB, das Maschine leicht schlägt, beschrieben im ABB. 1;
ABB. 3 ist eine schematische Draufsicht der Struktur des PWB-Brettes, das Drehmaschine im ABB. beschrieb 1.
Ausführliche Weisen
Um das Verständnis des anwesenden Gebrauchsmusters zu erleichtern, wird das anwesende Gebrauchsmuster in einer umfassenderen Art mit Bezug auf die relevanten Zeichnungen beschrieben. Die bevorzugten Verkörperungen der anwesenden Erfindung werden in den Zeichnungen gezeigt. Jedoch kann die anwesende Erfindung in vielen verschiedenen Formen eingeführt werden und ist nicht auf die Verkörperungen begrenzt, die hierin beschrieben werden.
Im Gegenteil ist der Zweck der Lieferung dieser Verkörperungen, das Verständnis der Freigabe des anwesenden Gebrauchsmusters gründlicher und umfassend zu machen.
Es sollte gemerkt werden, dass, wenn ein Element gekennzeichnet als „regelnd zu“ einem anderen Element, es kann direkt auf dem anderen Element sein, ist anwesend oder ein zentrales Element auch möglicherweise. Wenn ein Element „als angeschlossen“ an ein anderes Element betrachtet wird, kann es an das andere Element direkt angeschlossen werden, oder ein Zwischenelement ist möglicherweise gleichzeitig anwesend.
Es sei denn, dass andernfalls definiert, haben die ganz technischen und wissenschaftlichen Ausdrücke, die hierin verwendet werden, die gleiche Bedeutung wie allgemein verstanden durch die, die auf dem technischen Gebiet des anwesenden Gebrauchsmusters erfahren sind. Die Terminologie, die in der Beschreibung des anwesenden Gebrauchsmusters hierin verwendet wird, ist, nur mit dem Ziel die Beschreibung von spezifischen Verkörperungen, und soll nicht das anwesende Gebrauchsmuster begrenzen.
Beziehen Sie bitte sich auf FIGS. 1 bis 3, das PWB-Brett, das Maschine 100 der anwesenden Erfindung leicht schlägt, leicht schlägt das PWB-Brett. Die leicht schlagende Maschine 100 schließt einen Spant 10, einen Rollensatz 20, einen Übergangsmechanismus 30 und einen leicht schlagenden Mechanismus 40 ein.
Alle Rollensatz 20, der Übergangsmechanismus 30 und der leicht schlagende Mechanismus 40 sind-, die auf dem Spant 10 gelegen sind, und der Rollensatz 20 wird für die Verbindung von leichten Schlägen benutzt. Mit der Maschine 100 und anderer PWB-Brettverarbeitungsausrüstung wird der Übergangsmechanismus 30 benutzt, um das PWB-Brett zu übertragen, und der leicht schlagende Mechanismus 40 wird benutzt, um das PWB-Brett leicht zu schlagen.
Beziehen Sie bitte sich auf ABB. 1, hat das Gestell 10 ein erstes Ende 11 und ein zweites Ende 12. Der Rollensatz 20 wird auf dem Spant 10 nah an dem ersten Ende 11 vereinbart und wird benutzt, um das PWB-Brett zu schicken, das durch die vordere Ausrüstung zum Beförderungsmechanismus 30 verarbeitet wird. In dieser Verkörperung stellte die Rolle 20 mit.einschließt einige Rollen ein.
1 und 3, der Getriebemechanismus 30 wird auf den Spant 10 und die Bewegungen entlang der Oberfläche des Spants 10. eingestellt. Der Beförderungsmechanismus 30 umfasst eine erste drehende Welle 31, eine zweite drehende Welle 32, einen ersten Motor (nicht gezeigt) und einige gegenseitig Raumförderbänder 33. Die erste drehende Welle 31 ist auf dem Spant 10 nah an dem ersten Ende 11, und die zweite drehende Welle 32 ist auf dem Spant 10 nah an dem zweiten Ende 12, ist das Förderband 33 um die erste drehende Welle 31 und die zweite drehende Welle 32 gedreht, und das Förderband 33 angetrieben durch die erste drehende Welle 31 und die zweite drehende Welle 32.
In dieser Verkörperung ist der Abstand zwischen dem Förderband 33 und der Rollensatz 20 kleiner als die Größe der kleinsten Seite eines PWB-Brettes, um das PWB-Brett am Fallen während des Prozesses durch den Rollensatz 20 zum Förderband 33 transportiert werden zu verhindern.
1 und 2, der Drehenmechanismus 40 ist auf den Spant 10 eingestellt und eine drehende Welle mit einschließt 41, die mitten in dem Spant 10, einer ersten festklemmenden Streifengruppe 42, einer zweiten festklemmenden Streifengruppe 43 und einer ersten festklemmenden Streifengruppe 42 angeschlossen wird an die Rotationswelle 41 vereinbart wird. Die drei-Spannleiste-Gruppe 44, die vierte Spannleistegruppe 45 und der Sensor 46, die erste Spannleistegruppe 42 und die dritte Spannleistegruppe 44 entsprechen miteinander und befinden sich auf der gleichen Seite der Welle 41,
die zweite Spannleistegruppe 43 und das vierte Clip die Streifengruppen 45 entsprechen und sitzen beziehungsweise auf der gleichen Seite der drehenden Welle 41.
Die erste Spannleistegruppe 42 umfasst eine Mehrzahl von den ersten Spannleisten 421, die in Abständen vereinbart werden, umfasst die Drittelspannleistegruppe 44 eine Mehrzahl von den Drittelspannleisten 441, die in Abständen vereinbart werden, und jede erste Spannleiste 421 entspricht einer Drittelspannleiste 441, es gibt einen Winkel von 15-40 Grad zwischen der ersten Spannleiste 421 und der dritten Spannleiste 441, damit das PWB-Brett zwischen die erste Spannleiste 421 und die dritte Spannleiste 441 eingefügt werden kann.
In dieser Verkörperung umfasst der Winkel die zweite festklemmende Streifengruppe 43 eine Mehrzahl von die Streifen 431 an zweiter Stelle festklemmen, die in Abständen vereinbart werden, und die vierte festklemmende Streifengruppe 45 umfasst eine Mehrzahl von die Streifen 451 viertens festklemmen, die in Abständen vereinbart werden, und jeder an zweiter Stelle festklemmende Streifen 431 entspricht einem Viertel die Spannleiste 451, die zweite Spannleiste 431 und die vierte Spannleiste 451 haben einen Winkel von 15-40 Grad, damit das PWB-Brett zwischen die zweite Spannleiste 431 und die vierte Spannleiste 451 eingefügt werden kann. In dieser Verkörperung im Beispiel, ist der Winkel 25 Grad.
Der dritte festklemmende Streifen 441 und der vierte festklemmende Streifen 451 befinden sich zwischen den zwei angrenzenden Förderbändern 33, und die Position ist niedriger als das Förderband 33.
Das Förderband 33 trägt automatisch ein, wenn das PWB-Brett zum ersten Ende 11 des Gestells 10 zwischen die erste Spannleiste 421 und die dritte Spannleiste 441, der Sensor 46 auf den Richtungen des Gestells 10 transportiert wird, dass das PWB-Brett die erste Spannleiste 421 und die dritte Spannleiste 441 einträgt, und steuert die Rotation der Welle 41, um die erste Spannleiste zu fahren. Der Streifen 421 und der dritte festklemmende Streifen 441 werden zum zweiten Ende 12 des Gestells 10 und des Halts in der entsprechenden Position umgedreht.
Das PWB-Brett fällt auf das Förderband 33 am zweiten Ende 12 des Gestells 10 und fährt fort transportiert zu werden. Diesmal, den zweiten festklemmenden Streifen 431 und der vierte wird die Spannleiste 451 zum ersten Ende 11 des Gestells 10 umgedreht, und die folgende Reihe von PWB-Brettern kommt zwischen die zweite Spannleiste 431 und die vierte Spannleiste 451 herein und fährt fort umgedreht zu werden, damit das Drehen des PWB-Brettes verwirklicht werden kann.
In dieser Verkörperung hat der Getriebemechanismus 30 zwei Gruppen, und die drehende Welle 41 des Drehenmechanismus 40 der Platte befindet sich zwischen den zwei Gruppen von Getriebemechanismen 30. Mindestens werden zwei Sensoren 46 auf jedem Getriebemechanismus 30 zur Verfügung gestellt. Darüber hinaus wird der Sensor 46 auf der Seite des Förderbandes 33 auf dem Spant 10 vereinbart, um die Abfragung des PWB-Brettes zu erleichtern, ohne die Operation des Drehenmechanismus 40 zu beeinflussen der Platte.
Die oben erwähnten Verkörperungen drücken nur einige Durchführungsmodi des anwesenden Gebrauchsmusters aus, und ihre Beschreibung ist verhältnismäßig spezifisch und einzeln aufgeführt, aber sie sollten nicht als Beschränkung auf dem Bereich des anwesenden Gebrauchsmusters verstanden werden. Es sollte unterstrichen werden, dass für die der gewöhnlichen Fähigkeit in der Kunst, ohne vom Konzept des Gebrauchsmusters abzureisen können, einige Änderungen und Verbesserungen gemacht werden, und dieses aller Fall innerhalb des Schutzbereichs des Gebrauchsmusters. Deshalb sollte der Bereich des Schutzes des Gebrauchsmusterpatents abhängig von den angefügten Ansprüchen sein.
Um mehr über unseren PWB-Inverterförderer zu wissen, treten Sie mit uns bitte direkt in Verbindung damit wir Sie unterstützen können weiter mit allen Ihre Interessen. Mittlerweile überprüfen Sie möglicherweise die Informationen unten, die darstellen, dass die die meisten allgemein Fragen durch unsere letzten Kunden zusammen mit den Antworten stellten.
Diese sind die verschiedenen Fragen, die wir von unseren letzten Kunden für den PWB-Inverterförderer empfangen haben. Wenn Sie die genauen Informationen oben nicht finden können, treten Sie mit uns bitte direkt in Verbindung, damit wir sie für Sie beantworten können.
Hier an CNSMT, versichern wir Ihnen, dass Sie gute Hände sind, wenn es um Ihren SMT-Bedarf geht.
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
