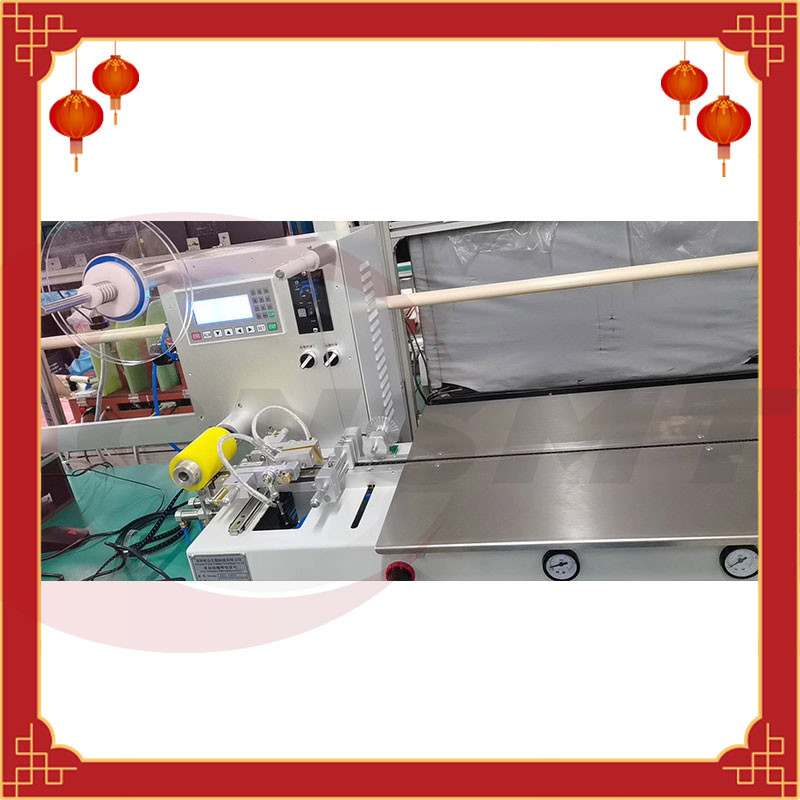

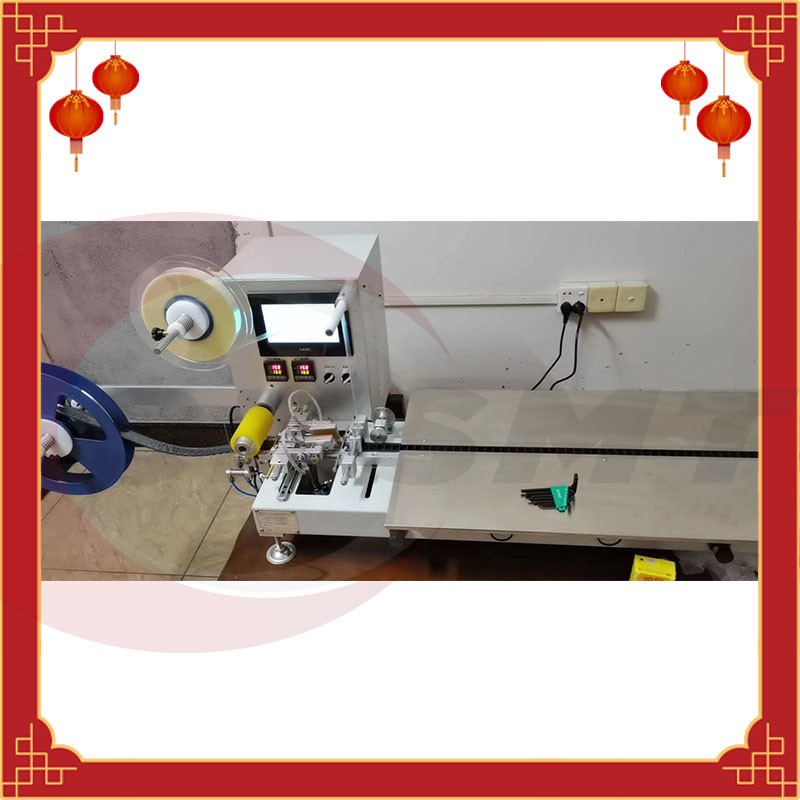

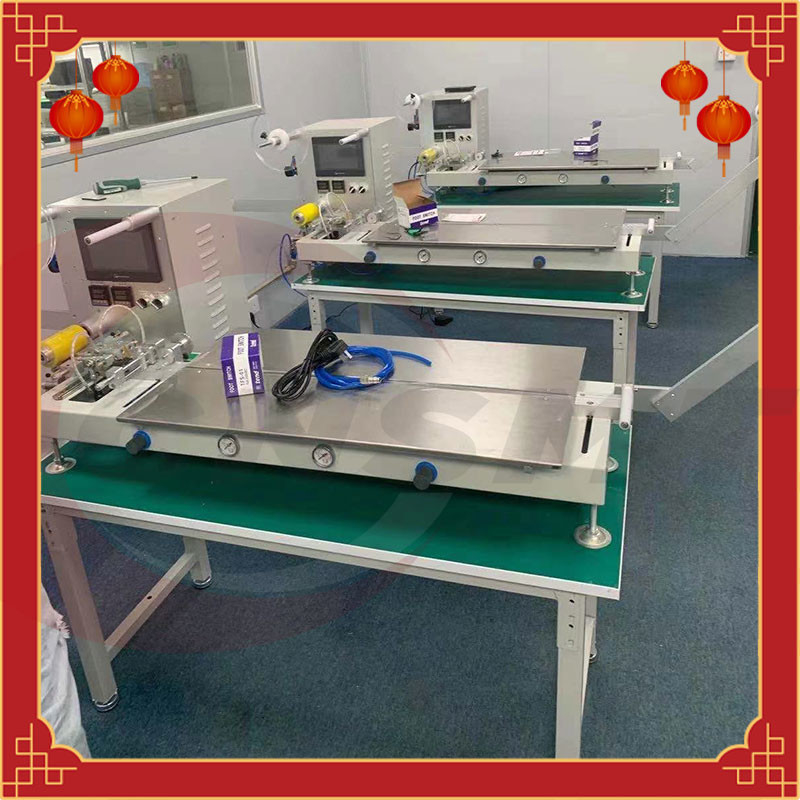

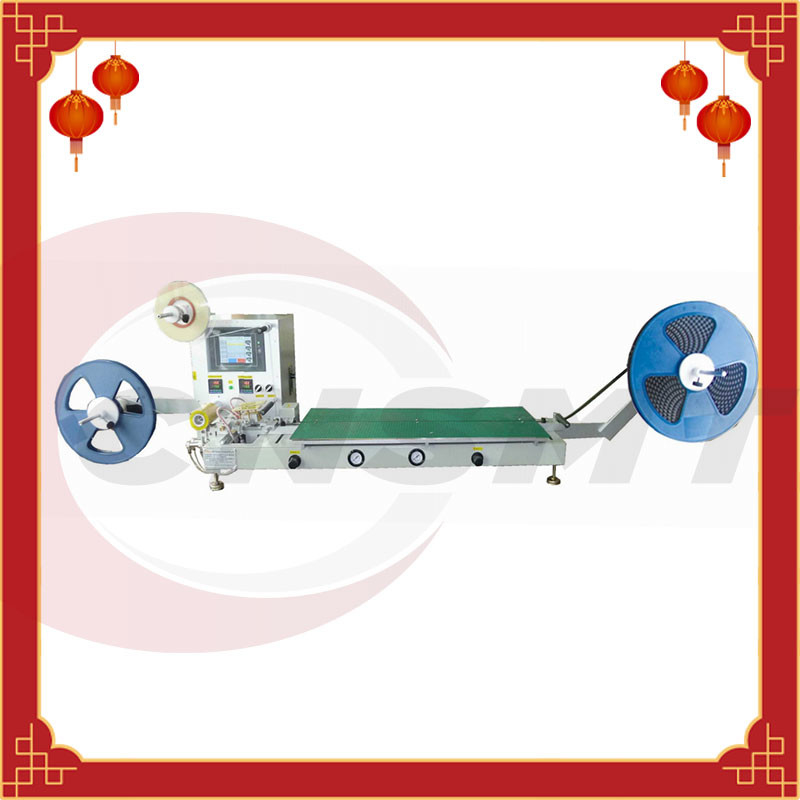

Elektronisches Bauelement-Verpackungsmaschine - CNSMT

Produkt-Beschreibung

Das Aufnehmen von Verpackungsmaschinen kann in zwei Kategorien unterteilt werden: halbautomatisch und voll-automatisch. Die materiellen Massenkomponenten werden in das Fördermaschinenband nach der Verabschiedung der Inspektion, der Umkehrung und den Prüfstationen gesetzt.

Während elektronische Produkte fortfahren verbessert zu werden, verfeinert zu werden und in hohem Grade integriert zu werden, haben elektronische Bauelemente auch von der letzten Einsteckart geändert, um Art auszubessern, um den Installationsraum der Leiterplatte zu sparen und die Funktionen des Produktes zu erweitern. Es ist eine bedeutende Revolution in der Elektronikindustrie.

CNSMT liefern Ihnen economi und einfach betreiben Sie elektronische Verpackungsmaschinen in China, wir sind der Hersteller dieses Gerätes, kann sogar sich stützen, Verpackungsmaschine besonders anzufertigen abhängt von Ihren variaty Anforderungen

Mit der schnellen Entwicklung der Elektronikindustrie in den letzten Jahren, wird die Rolle der mechanischen und elektronischen Ausrüstung anstelle der traditionellen Handbetriebe in der Elektronikindustrie mehr und mehr offensichtlich.

Unter der Zustand von höheren und höheren Automatisierungsanforderungen, wird es auch als volle/halbautomatische Verpackmaschine für die Komponentenverarbeitung verwendet. Fuhr fort, von den Kollegen in der Elektronikindustrie bevorzugt zu werden.

Die automatische Verpackmaschine ist für die Massenproduktion eines einzelnen Produktes hauptsächlich passend, und die Maschine hat einen höheren Preis und ein hohes Maß Automatisierung; die halbautomatische Verpackmaschine ist für die kleine Serienproduktion von verschiedenen Produkten passend, und die Maschine ist billig und hat starke Anwendbarkeit.

Entsprechend der Form, den Verpackenanforderungen und dem Ertrag der Verpackungsartikel, kann die Verpackmaschine, die für die Entwicklungsanforderungen der Firma passend ist, flexibel vorgewählt werden

Spezifikation:

Technische Parameter

1. Anwendbare Bandbreite: 4-104mm Bandbreiten-Fördermaschinenband;

2. Maschinenkapazität: 2~6K pcs/h; (abhängig von Teilform und manueller Fütterungsgeschwindigkeit);
3. Materielle Behälterspezifikationen: 7-Zoll-, 13 Zoll-, 22 Zollkunststoffschale oder Papierbehälter;
4. Stromversorgung: AC220V±20%/50HZ, 5A; /110v
5. Luftzufuhr: 0,3~ 0.6Mpa/60L/Min;
6. Heizungstemperatur: 110°C-180°C (abhängig von dem Material des Abdeckungsbands und den Anforderungen für den Schälfestigkeitswert)
7. Maschinengröße: L 1630×W 580× H 660 (Einheit: Millimeter);
8. Nettogewicht der Maschine: 40KG
9. Andere Anforderungen: Fertigen Sie Streckenlänge besonders an und installieren Sie CCD-Untersuchungsfunktion entsprechend Kundenanforderungen.
10. Hauptkonfiguration PLC: Desen
11. Motor/Prüfer: Taiwan Rihong
12. Zylinder/Magnetventil: Japan SMC
13. Photoelektrischer Schalter: Japan Omron
14. Thermostat: Japan Panasonic
15. Zähler: HENLAN SF4-41NA

Maschineneigenschaften


Gute Anpassungsfähigkeit

●Passend für das Verpacken von verschiedenen SMD-Komponenten
●Die Bahn kann innerhalb des Bereiches 4mm-104mm flexibel justiert werden;
●Bahn, die Hohlraum, stabile Steuerung und einfache Anpassung festklemmt;
●Der einziehbare Bandmechanismus kann alle Bandbehälter und Papierbehälter leicht festklemmen, die dem EIA-481A Standard entsprechen;

Stabile Dichtung

●Genaue Anpassung des Messerkopfs. Das Einstellen des Mikrometerkopfes des inneren und äußeren Werkzeugs heißen Drückens geht voran, um die Position der Dichtlinie auf ±0.1mm genau zu justieren, die Dichtung ist schöner;
●Steuern Sie unabhängig den versiegelnden Druck der inneren und äußeren Messerköpfe, zu garantieren, dass der Dichtband balanciert wird;
●Doppel-köpfige unabhängige PID-Temperaturüberwachungs-, genaue und stabiletemperaturüberwachung;

Variierte versiegelnde Methoden

●Passend für selbstklebende kalte Dichtung und Dichtung heißen Drückens;
●Dichtung im ununterbrochenen gehenden Modus;
●Zoll-Bewegung und Banddichtung;

Bequeme Anpassung des Abdeckungsbands

●Die Reisespannung des Abdeckungsbands kann justiert werden;
●Die Position des Abdeckungsbands kann eingestellt werden;

Transportschutzfunktion

●Der Transportmechanismus ist sicher, die Integrität des Fördermaschinenbands zu schützen;
●Stabiler Anfang, stepless Geschwindigkeitsregelung; Fußpedal/manuelle Steuerung;

Bedienungsanleitungen der Maschine

• Drehen Sie den Bedienschalter im Schaltkasten zur Arbeitsstellung;
• Drehen Sie den Netzschalterknopf auf dem Gremium zur "ON"-Position;
• Überprüfen Sie, ob der elektrische/barometrische Wert die bewerteten Bedingungen in den technischen Parametern erfüllt;
• Schneiden Sie den elastischen Schalter des Druckgurtes in die Position „des losen Gurtes“;
• Justieren Sie die Bahn auf die erforderliche Breite;
• Justieren Sie das zurückziehende (zurückziehende) Gurtgerät auf eine passende Position;
• Justieren Sie das Abdeckungsband auf eine Position, die für das Band flach setzen bequem ist;
• Klemmen Sie das leere Band fest;
• Ziehen Sie richtig das Abdeckungsband fest;
• Justieren Sie die Anzahl von den Zählungen, die durch den Zähler erfordert werden, justieren Sie die Gangposition und die Empfindlichkeit;
• Drehen Sie den Schalterknopf des Bewegungsprüfers auf der Platte zu AUF Zustand;

Für das selbstklebende Verpacken schalten Sie bitte den Blattheizungsschalter zur "OFF"-Position, (wenn das Blatt gesenkt werden muss)
Schalten Sie bitte den Blattaufzugschalter zum „unten“ Position, Presse „Anfangs“ Knopf und er steigt automatisch
Unten kann der „Blattaufzug“ Schalter den Blattaufzug steuern, wenn die Maschine gestoppt wird)

• Schalten Sie den Spannungsschalter zur Position „des strammen Gurtes“;
• Wenn Sie Endlosband für Dichtung verwenden, schalten Sie bitte zur „ununterbrochenen“ Position; wenn Sie Zoll verwenden, um umzuziehen

Mit Dichtung schneiden Sie bitte den Schalter zum „Schritt für Schritt fortbewegen“ von Position;

• Erhitzen Sie das Blatt zur gesetzten Temperatur, und die „Lauf“ Anzeigelampe ist eingeschaltet;
• Drücken Sie den Anfangsschalter, oder Schritt auf dem Fußschalter, die Maschine beginnt zu laufen;
• Lohnaufmerksamkeit zum EIA-481A Standardverpacken, verlässt die Zahl der Führung und der abschließenden Zwischenraumzeichen, des etc.

Welche elektronisches Bauelement-Verpackungsmaschine, die wir haben?

• Touch Screen halbautomatische Spinnmaschine
• Halbautomatische Spinnmaschine des Textschirmes

Funktionsprinzip redigieren Stimme

Das Arbeitsprinzip der Spinnmaschine: Nach der aufnehmenden Verpackmaschine und der Luft werden angeschlossen, wenn sie thermisch versiegelt, den Messeraufstieg zu einer passenden Temperatur ließ wird und das Fördermaschinenband und den Luftdruck justiert.

Verwenden Sie manuelle oder automatische Fütterungsausrüstung, um die SMD-Komponente in das Fördermaschinenband zu setzen, und der Motor dreht sich, um das Abdeckungsband zu ziehen, das Fördermaschinenband zur Verpackenposition bildet, in der das Abdeckungsband oben ist, die Fördermaschine, die Band unten ist, und die zwei erhitzten Blätter drücken an auf das Abdeckungsband und das Fördermaschinenband, die Abdeckungsbanddichtung die SMD-Komponentenöffnung auf dem Fördermaschinenband, damit den Zweck des SMD-Komponentenverpackens erzielen zu lassen.

Dann rollt die Aufwickelspule oben das verpackte Fördermaschinenband.

Die Spinnmaschine kann eine vereinheitlichte Richtung, Testproduktpolarität, Sichtprüfung, Laser-Markierung und andere Funktionen entsprechend Einzelfertigungsbedarf zur Verfügung stellen.

Einige Spinnmaschinen werden nicht heißgesiegelt, aber kalte versiegelt. Die kalte Dichtung des Magens bedeutet, dass das Abdeckungsband und das Fördermaschinenband ohne Heizung zusammen geklebt werden können.

Das Abdeckungsband, das diesmal benutzt wird, muss klebrig sein. Vor dem Verpacken überschreitet das Fördermaschinenband im Allgemeinen durch zwei Sensoren, einer für die Zählung und der andere zur materiellen Steuerung.

Materielle Steuerung ist, zu ermitteln, ob es irgendwie fehlende Komponenten im Fördermaschinenband gibt. Wenn ein Leck ermittelt wird, stoppt der Motor der Spinnmaschine sofort, und der Messerkopf wird auch zur oberen Position geholt.

Die Zählung des SENSORS benutzt im Allgemeinen Glasfaser, aber erfordert auch schnelle Wartegeschwindigkeit, damit zu zählen nicht zu verfehlen. Die Zählung des SENSORS kann die Seitenlöcher des Fördermaschinenbands zählen und kann die Formungsnuten auch zählen. Wenn Sie die Seitenlöcher zählen, müssen Sie sie zurück umwandeln, um die korrekte SMD-Zahl zu erhalten.

Leistung, die Stimme redigiert

Die aufnehmende Geschwindigkeit der Spinnmaschine ist schnell. Wenn die Testfunktion mit entsprechender Prüfvorrichtung ausgerüstet ist, kann die aufnehmende Funktion den Kapazitätswert und den Widerstandswert des Chips schnell prüfen und sortiert seine guten und schlechten Produkte; die Spinnmaschine benutzt PLC als die Kernsteuerung; der Anzeigenentwurf ist einzigartig,

Die bestellende Flüssigkristallanzeige, Analoganzeige des Status jedes Abfertigungsschalters, kann leicht einstellen und verschiedene Parameterinhalte zu ändern, verschiedenen Arbeitsstatus und seine aufnehmende Geschwindigkeit zu überwachen, ist die Spinnmaschine stabil und zuverlässig.

Eigenschaft, die Stimme redigiert

●Breite Palette von anwendbaren Produkten, einfache Spezifikationsänderung.
●Das Ansteuersystem des Nockens und des Teilers ist stabil und zuverlässig.
●Der Fehlererkennungsentwurf ist perfekt, und die Warnung ist auf einen Blick klar.
●Der Frequenzumsetzer hat stepless Geschwindigkeitsänderung und automatisch erhöht oder verringert die Geschwindigkeit, indem er die Fütterungsbedingung aufspürt.
●Elektronisches Kontrollsystem PLC, genau und stabil, mit niedriger Durchfallquote.
●Die Höhe der Borte ist justierbar, die flexibel und bequem ist.
●Optionales empfangendes Methoden-, vertikales und horizontalesempfangen.
●Genaue leere materielle Entdeckung und Teilzählung
●Sonderausrüstung ist komplett und stellt eine komplette Lösung zur Verfügung.
