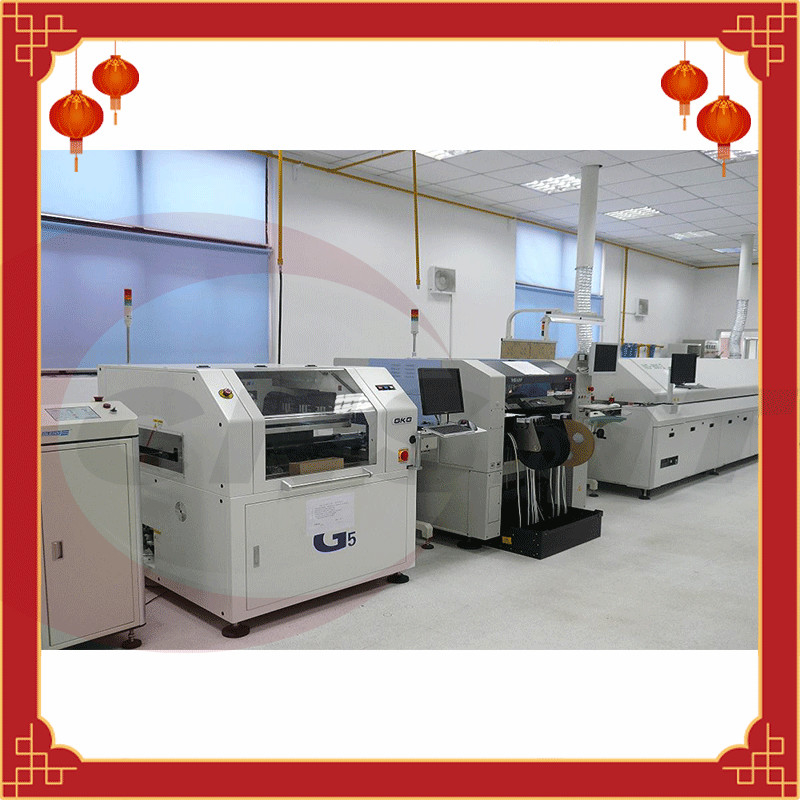

Fließband YAMAHAS YSM20R SMD GD450+-smt Schablonendrucker

Fließband YAMAHAS YSM20R SMD Schablonen-Drucker GD450+ Smt

Fließband YAMAHAS YSM20R SMT

Erzielt auf Anfängerniveau Platzierungsmaschine YSM-Reihe, die hohe Geschwindigkeit und Vielseitigkeit kombiniert und den höchsten Stand der Welt der Platzierungsfähigkeit unter dem gleichen waagerecht ausgerichteten models*
Eine grundlegende Platzierungsmaschine, die drei „1" s, zum das entscheidende zu erzielen kennzeichnet
Flexible Unterstützung für verschiedene Produktionsstandorte
Verschiedene Funktionen, zum der stabilen Produktion sicherzustellen
※: Verglichen mit der Platzierungsfähigkeit (CPH) der gleichen waagerecht ausgerichteten Platzierungsmaschine mit einzelnem Strahl/einzelnem Platzierungskopf unter den besten Bedingungen. (Die Übersichtsergebnisse der Firma im Januar 2017)

Der Blockplatzierungs-Maschine YSM10 Yamahas kleine Parameter:

1. Zielsubstratgröße: L510 x W460 mm~L50 x W50 Millimeter. Benutzen Sie optionale Zusätze, kann L610mm-Substrat entsprechen

2. Befestigung von Kapazität: MAJESTÄT, die des Montage-anbringt Kopfes der Spezifikationen HM5 des Kopfes (10 Düsen) Spezifikationen (5 Düsen). 46,000CPH (unter den guten Zuständen der Firma) 31,000CPH (unter den guten Zuständen der Firma)

3. Besteigbare Komponenten: 03015~W55 x L100mm (*pass W45mm für Segmentationsidentifizierung), Höhe unter 15mm. ※, wenn das Teil- height* 6.5mm übersteigt, oder das Teil-size* übersteigt 12mm x 12mm, eine Multivisionskamera wird angefordert (optionale Konfiguration)

4. Die Platzierungsgenauigkeit unserer Firma ist gut (wenn Normteile für Bewertung) verwendet werden: ±0.035mm (±0.025mm) Cpk≧1.0 (3σ)

5. Die Anzahl von Zufuhren, die installiert sein können: örtlich festgelegtes Zufuhrgestell: 96 mehr (umgewandelt durch 8mm Band) Behälter: 15 Arten

6. Energiespezifikation: Dreiphasen-Wechselstrom 200/208/220/240/380/400/416V±10%50/60Hz

7. Luftzufuhrquelle: über 0.45MPa sauber und trocken

8. Maße: L1,254 x W1,440 x H1,445mm

9. Hauptteilgewicht: über 1,270kg

Eigenschaften der YAMAHA-Platzierungsmaschine YSM10:

1. Es ist das Einstiegsmodell von Oberflächen-mounter mit der Leistung 46,000CPH, zum der Welt ** im gleichen Niveau von 1 Strahl und von 1 Platzierungskopf zu erzielen;

2. Verglichen mit den vorhergehenden Modellen, hat die Geschwindigkeit um mehr als 25% zugenommen und die beste Platzierungsfähigkeit der Welt im gleichen Niveau erzielt. Sie wird mit einem Platzierungskopf MAJESTÄT ausgerüstet. Sie benutzt eine neue Überprüfungskamera, die die Fähigkeit verbessert, auf Komponenten zu reagieren;

3. Flexible Unterstützung für den Produktionsstandort;

4. Verwirklichen Sie die Funktion der stabilen Produktion;

5. Multi-Modulhochflexibilitätsproduktion.

Hochgeschwindigkeits-SMT-Schablonen-Drucker:

GD450+

Detail intruduction:
1. Präzision des Lötpastedruckers
GTS weihte numerisches Berechnungsmodell, die Wiederholung ein, die Mikrometer der Genauigkeit ±12.5 (±0.0005“) in Position bringt @6 σ, Cp ≥ 2,0
2. spezielle Anpassungsplattform für HTGD-Lötpastedrucker
Modul-Antriebsmechnismus Hochstarrheit UVW GTS verwirklichen spezieller und umgekehrte Dreieckc$z-achsen, hebevorrichtung effektiv die Stabilität der Plattformanpassung zu verbessern, ultra-feines Getriebe unter Minimalbewegungsanpassung und stellen die Maschine her, die Bedingungen des Druckens der höheren Präzision zu erfüllen. Die Struktur ist einfach und zuverlässig, und die Anpassung ist bequem. Sie kann die automatische Anpassung der Hubhöhe der PIN-Nadeln von den PWB-Brettern von verschiedenen Stärken schnell verwirklichen.
3. programmierbare sich hin- und herbewegende selbstregulierende Tretenmotorantriebe der Schreibkopf des Lötpastedruckers
Unabhängiger direkt-schloss die Tretenmotorsteuerung an, eingebaut ** Druckkontrollsystem, kann den ursprünglichen Druckwert der Gummiwalze genau bestimmen, ohne die Art, die Länge, das Gewicht oder die Stärke des Gummiwalzenblattes zu berücksichtigen. Programmierbar flexibles Druckverfahren erzielen; Es ist für die verschiedenen Druckanforderungen der Vorder- und Rückseite Gummiwalze bestimmt und die Stabilität des Anhebens, zum des Durchsickerns der Lötpaste und des Blattes zu verhindern hat einen bestimmten flexiblen festklemmenden Entwurf. Der Druck der Gummiwalze, der anhebenden Geschwindigkeit, der Druckgeschwindigkeit, und die Druck- Strecke sind alle justierbare Software, und er ist für den Kunden liefert eine Vielzahl von demolding Methoden, um sich verschiedenen PWB-Brettern mit verschiedenen Zinnanforderungen anzupassen und versieht Kunden mit einer guten Druck- Steuerplattform.
4. Navigationsanlage PWBs der HTGD-Druckmaschine
Flacher Riemenantrieb, die Kapazität und die Geschwindigkeit der Führungsschiene effektiv verbessern; Schrittmotor-Antrieb, programmierbar verschiedene Transportgeschwindigkeiten und -aktionen verwirklichen; Führungsschiene des neuen Konzeptes, nahtloses Getriebe, zum der Zuverlässigkeit PWB-Transportes sicherzustellen; anpassungsfähige PWB-Brettstärke, Herstellungsverfahren bequem; die Software kann den Druck und elastischen Stoßdruck justieren und kann mit einem Gesamtsaughohlraumvakuum an der Unterseite und einem teilweisen Mehrpunktvakuum an der Unterseite ausgerüstet werden.
5. Reinigungssystem
Automatische Reinigungsstruktur; starker Fan und zu staubsaugen Venturi-Vakuumerzeuger; drei Reinigungsmethoden von trockenem, von nass und Vakuum und können frei kombiniert werden. Benutzer können Reinigungszyklus, Zeit und Geschwindigkeitsparameter entsprechend tatsächlichem Bedarf einstellen; Länge das abwischende Papier ist allgemeinhin, einfach, Betriebsmittel auseinanderzubauen und zu sparen; weiche und haltbare abwischende Gummiplatte, sauber gänzlich und einfach auseinanderzubauen.
6. in hohem Grade anwendbares Stahlmaschenrahmenspannsystem
Verwirklichen Sie das Drucken von Schirmrahmen von verschiedenen Größen (370mm x 470mm~737 Millimeter x 737 Millimeter) und kann die schnelle Änderung von Modellen im Produktionsverfahren verwirklichen; automatische Positionierung in die y-Richtung.
7. elektrisches Kontrollsystem
Der Gebrauch der selbst-entwickelten modularen integrierten Schaltungen ist sicher und einfach instandzuhalten; das höchstentwickelte industrielle Kontrollsystem der Industrie kann benutzt werden, um die Parameter der Maschine während der Bewegung zu ändern.
8. Bild und optisches System des Lötpastedruckers
Das neue Strahlengangsystem--einheitliches Ringlicht und das Hochhelligkeitskoaxiallicht, verbunden mit der Funktion von die Helligkeit unendlich justieren, macht alle Arten von den Kennzeichenpunkten können gut identifiziert werden (einschließlich ungleiche Kennzeichenpunkte), passend für das Konservieren, Kupfer-überzogen worden, vergoldet, konserviert, FPC und andere Arten PCBs mit verschiedenen Farben. Die Vierwegslichtquelle ist, die telecentric Linse, die Stahlmasche justierbar und das PWB-Brett werden gleichzeitig belichtet.
9. einfacher und bedienungsfreundlicher grafischer Chinese/englische Operationsschnittstelle für Lötpastedrucker
Benutzen Sie Windows XP Betriebssystem- und unabhängig entwickelte grafische Mensch-Maschine Schnittstelle: besonders für den Navigationseffekt von Programmdateien, der bequem ist, damit alle Betreiber sich schnell mit der Operation vertraut machen; Menü-ähnliche Chinesen/englische Schaltung, Operationsklotz, Störungsaufzeichnung/Störungseigendiagnose-/-Fehleranalyseaufforderung/helle Warnung und andere Funktionen machen die Operation einfach und bequem.
10. 2D Lötpastedruckqualitätsinspektion und SPC-Analyse
Die 2D Funktion kann schlechte Druckprobleme wie Ausgleich, wenig Zinn, fehlendes Drucken und sogar Zinn schnell ermitteln, und die Entdeckungspunkte können willkürlich erhöht werden; SPC-Software kann den Index der Maschine CPK durch die Probe analysieren, die durch die Maschine gesammelt wird, um die Druck- Qualität sicherzustellen
