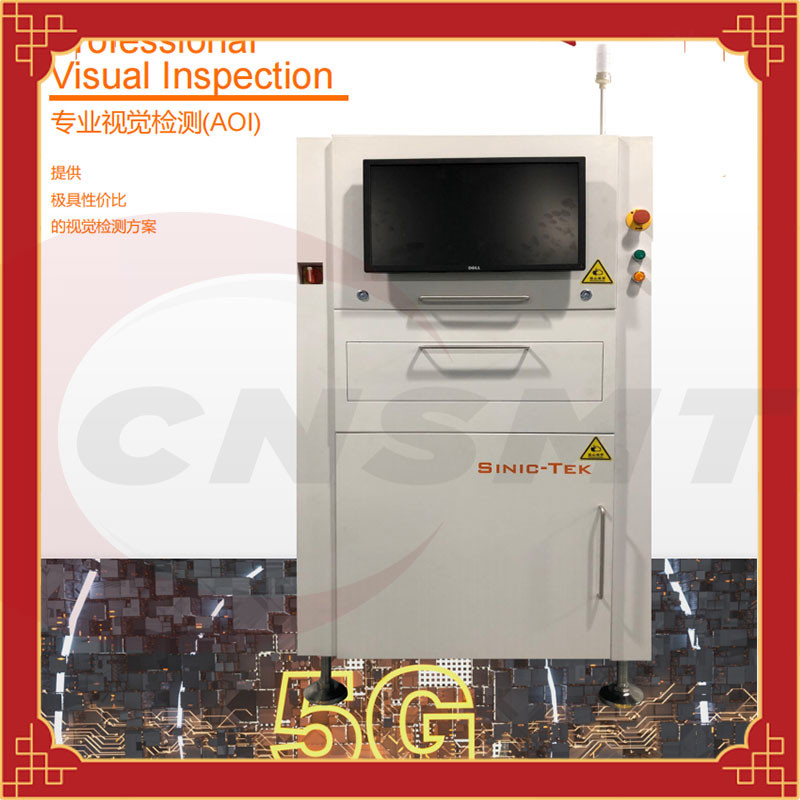

Automatisches SMT-Inspektions-Maschine 3D AOI PWB-Kontrollsystem 60Hz

Automatisches SMT-Inspektions-Maschine 3D AOI PWB-Kontrollsystem 60Hz

3D AOI, automatische Inspektionsmaschine PWB-CNSMT-S510 Spitzen-3D

◆Phasenprofilmodulations-Maßtechnologie PSLM PMP programmierbare

◆Vier/Achtweise synchrone strukturierte helle Technologie der Projektion

◆Maßeinzelteile: fehlende Teile, Ausgleich, Rotation, dreidimensionale Polarität, Rückteile, OCV, aufrecht, Seite oben, Finanzanzeige, schlechtes Schweißen, etc.

◆Löten Sie gemeinsame Inspektionseinzelteile: löten Sie die Spitze, Lötmittelvolumenprozentsatz, mehr Zinn, weniger Zinn, Hohlraumbildung, Loch, die verstopfen, Zinnklettern, Auflagenverschmutzungen, etc.

◆Das kleinste Entdeckungselement: 01005 (englisch)

◆X-Ygenauigkeit: 10um

◆Hohe Wiederholbarkeitsgenauigkeit: <1um>

◆Entdeckungsbereich: 450x450mm

◆Telecentric-Linse mit industrieller Kamera der Ultrahochrahmenraten-hochpräzision

◆Entdeckungsgeschwindigkeit: 0,45 seconds/FOV

◆Kennzeichenpunktanerkennung: 0,5 Sekunden/jede

◆Maximale Entdeckungshöhe: 10mm

◆Die Höhe der Komponenten auf dem Brett: 50mm

◆Maximale messende Höhe verbogenen PWBs: ±5mm

◆Betriebssystem: Fachmann Windows 10 (Bit 64)

◆Fünf Minuten programmierend, Einschlüsseloperation

◆SPC-Verfahrenstechniksteuerung

Wirkliches Bild 3D
Beeinflußt nicht durch die Farbe, die Oberfläche und das Material des Gegenstandes
Speziell-förmige Komponenten bis 65m können ermittelt werden
Kein Bedarf an der zusätzlichen Prüfung
Kann PWB-gleichzeitig verbiegen ermitteln, Auslandsangelegenheit und Verschmutzung
Einzelteile der Inspektion 3DAOI: fehlende Teile, Ausgleich, Finanzanzeigen, Seitenstellung, mehr Zinn, weniger Zinn, Höhe, falsches Löten, falsches Löten, sich hin- und herbewegende Höhe, hoben Füße, kletterndes Zinn, Stifte an, und Fremdkörper, die durch grünes Öl PWBs gemessen werden können, fliegendes Material, OCV-Technologie ermittelt falsche Teile und Rückseite.

2. Die Hauptverwendungsgebiete von 3DAOI

3D AOI ist weitverbreitet in der Kfz-Elektronik, in der MINIled-Chipprüfung, im Halbleiter, der verpacken, in den Speicherchips und in verschiedenen Befestigungsleiterplatten wegen seiner hohen Testgenauigkeit (0.4um)
