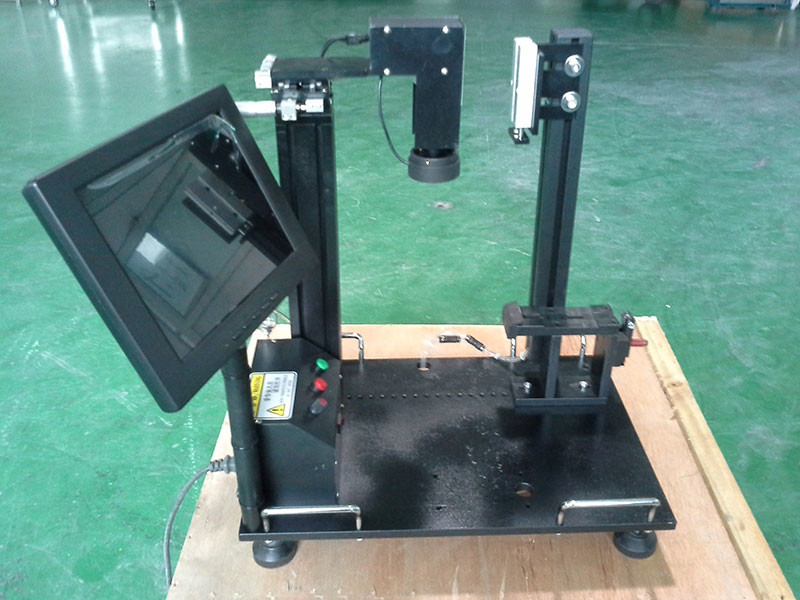

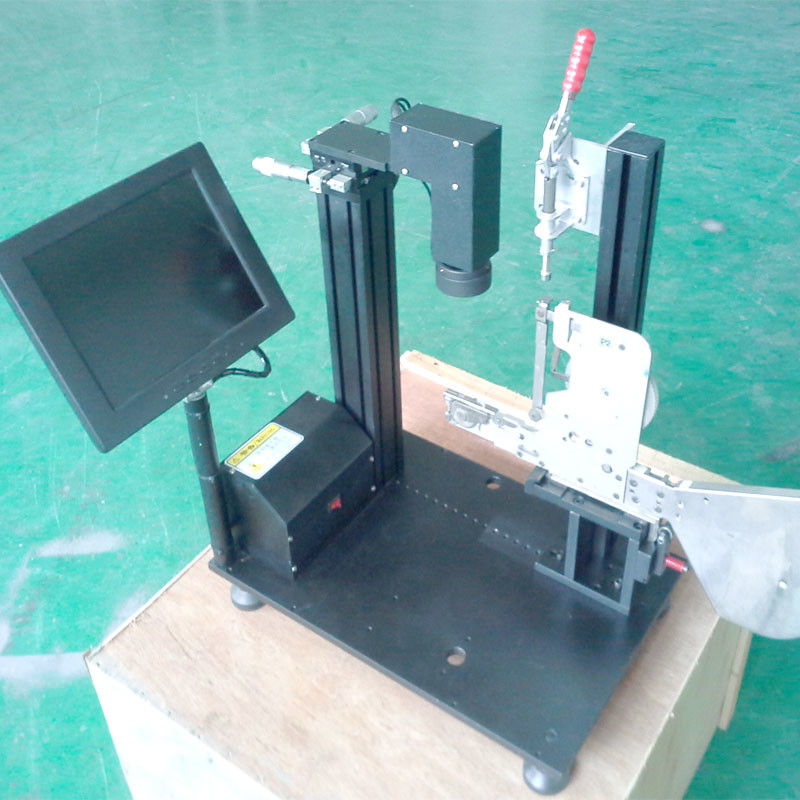

Zufuhr-Kalibrierungs-Spannvorrichtungs-Instrument 106 Kpa 250V 50Hz FUJIS CP6 CP7 SMT

Zufuhr-Kalibrierungs-Spannvorrichtungs-Instrument 106 Kpa 250V 50Hz FUJIS CP6 CP7 SMT

Zufuhr-Kalibrierungsspannvorrichtung FUJIS CP6 CP7, SMT-ZUFUHR-Kalibrierungsinstrument

Produkt-Beschreibung

ZUFUHR FUJIS CP6 Kalibrierer
1. Die Struktur der ganzen Maschine wird vereinfacht, ist die Operation einfach, und die Funktion wird optimiert. Und Gebrauchshochpräzisionsgänge, zum von Positionsstabilität sicherzustellen und von Arbeits-Leistungsfähigkeit erheblich zu verbessern.

2. Genauigkeitsprüfung. Position zurückfordernd, können Höhe und Druckstangenhöhe ganz genau gemessen werden. Kann den Qualitätsstatus besser fassen.

3. Der Gebrauch von Farbe-LED-Anzeige, LED-Beleuchtung, CD-Kamera der linearen Wiedergabe mit 50mal, machen die Struktur kompakter und schön. Verringern Sie effektiv Augenermüdung und verbessern Sie die Qualität der Arbeit.

4. Zu benützen ist einfach und kann die Platzierungsmaschine simulieren, automatisch und die Ernteposition ununterbrochen zu beobachten, kann die Dauereinsatzqualität der ZUFUHR offenbar fassen, um die werfende Rate effektiv zu steuern.

Funktionen und Eigenschaften:
1. X-Y-Z Achsenanpassung;
2. Achsenkamera, die direkt justiert werden kann;
3. eingebaute Stromversorgung DC-220V;
4. Quer-Cursor mit Skala;
5. Auto und Sprungfunktion;
6. LED-Anzeige;
7. Zufuhrsteuerbefestigung;
8. 8*2mm/12*4mm/16*8mm und 24*8mm Zufuhrsteuergurt.

Zweck: ZUFUHR-Kalibrierungsinstrument wird benutzt, um die vorbildliche ZUFUHR zu kalibrieren

2. Produktbeschreibungen

2-1. Ausrüstungshauptparameter:

2-1-1. Eingangsleistung: AC220V (50HZ),

2-1-2. Nennleistung: 45 W

2-1-3. Versorgungsausrüstungs-Luftdruck: 0.5MPa (=5bar)

2-1-4. Gesamtausmasse (Körpergröße): length×width×height=450mm×300mm×540mm

2-1-5. Ausrüstungsgewicht (ausschließlich des Monitors): 28Kg

2-1-6. Justierbarer Anschlag des Getriebeteils:
X-Richtung: 37±0.5mm
Y-Richtung: 37±0.5mm

2-2. Teilparameter:
2-2-1. CD-Kamera:

Parameterindexdaten
Farbe
CCD-Größe 1/4 Zoll
Entschließung 400TVL
Signalsystem Kamerad
Minimale Beleuchtung (F1.2) ≤1.5Lux
Linsenschnittstelle C/CS
Funktionsspannung DC 12V
Betriebstemperatur -10℃~+50℃
Arbeitsbereich Feuchtigkeit: 40%~95%, Atmosphärendruck: 86Kpa~106 Kpa

2-2-2. Vergrößerungslinse:

Telecentric-Linse, justierbarer Abstand 10MM---800MM

2-2-3. Farbflüssigkristallanzeige:
Energiequelle: Wechselstrom: 180~250V 50Hz
Leistungsaufnahme: 15W
Videoeingang: 0.7~1.4Vpp, 75Ω
Fallstruktur: Kunststoffkoffer, LCD-Platte
Farbe: Schwarz
Horizontale Mitteldefinition: ≥800TVL
Maße: 300 (W) × 300 (H) × 100 (d)
Gewicht: 38Kg

2-2-4. Arbeitslichter:
Funktionsspannung: DC 12V
Nennleistungs-Leistungsaufnahme: 10W
2-3. Arbeitsbereichzustände:
Temperatur: +10℃~+35℃
Feuchtigkeit: unter 50% (35℃) unter 90% (20℃)
Umgebende Umwelt: Es sollte kein Schadgas geben.

3. Wie man das Produkt benutzt
3-1. Vorbereitung vor Inspektion
* installieren Sie bitte den Monitor und schließen Sie ihn an eine Stromversorgung 220v an. Benutzen Sie ein Videosignalkabel, um den CCD-Ausgangsanschluss an die Videosignalinputschnittstelle des Monitors anzuschließen.
* schließen Sie das DC-Steckerkabel an die Leistungsaufnahmesteckfassung der CD-Kamera an.
* schließen Sie die Stromversorgung des elektrischen Schaltkastens an die Stromversorgung 220v an.
* schalten Sie zuerst den Schalter auf der Rückseite des elektrischen Schaltkastens und den Netzschalter der Anzeige ein. Diesmal gibt es einen Querskala-Cursor, der auf der Anzeige angezeigt wird; wenn es nicht angezeigt wird, überprüfen Sie bitte, ob die Stromversorgungs- und Signaladern korrekt sind. Justieren Sie die Helligkeit und den Kontrast der Anzeige, bis die Anzeige klar ist.
* installieren Sie den Kalibrierungsmachthaber auf eine ZUFUHR mit der besten Platzierungsrate in Produktion, installieren Sie die ZUFUHR auf die Platzierungsplattform, und reparieren Sie sie.
* Zyklus-/STOPP-Taste: Drücken Sie die Zyklus-/STOPP-Taste einmal, und der Motor fährt den Schritt nach vorn der Zufuhr eine. Keep die Zyklus-/STOPP-Taste drückend und die Maschine fahren automatisch den Motor, um die Zufuhr vorwärts zu fahren, bis der Knopf freigegeben ist.
* Selbst-/manueller Schlüssel: Drücken Sie die Selbst-/manuelle Taste einmal, das Anzeigenlicht eingeschaltet ist, den Zyklus zu drücken/stoppt Schlüssel einmal, um den Motor zu fahren, um die Zufuhr ununterbrochen vorwärts zu fahren. Drücken Sie die Zyklus-/Endtaste wieder, und der Antriebsmotor pausiert.
* Geschwindigkeitsregelungsschlüssel: Justieren Sie den Geschwindigkeitsregelungsschalter und die Geschwindigkeit des Fahrens des Motors ändert dementsprechend.
3-2. Messverfahren
Drehen Sie die Anpassungsgriffe in den x-, y- und z-Richtungen, um den Quer-Cursor in der Anzeige auf die Mitte der Saugposition der Standardzufuhr zu verschieben, und machen Sie ihn in Einklang mit der Mitte des Querskala-Cursors. Benutzen Sie den Querskala-Cursor als Hinweis, um die zu-sein-kalibrierte Position des Zufuhrzufuhr-Abstands zu bestimmen.
3-3. Anpassung der Zufuhr
Bei Bedarf nehmen Sie die folgenden Anpassungen vor.
(1) Anpassung der Abstandposition in x-Richtung

(2) bestätigen

①Bestätigen Sie die Abstandposition

②Bestätigung der Position des Fensterladens

3-3-1. Anpassung der Abstandposition in x-Richtung

(1) Erstbenutzung die Standardzufuhr, die richtige Fütterungsabstandposition zu bestimmen,
(2) installieren den Kalibrierungsmachthaber auf die justiert zu werden Zufuhr.
Anmerkung: Der Kalibrierungsmachthaber sollte von einer Position ungefähr 30mm gemessen werden weg von dem vorderen Loch.
(3) entfernen bitte die Seitenverkleidung der Zufuhr, die justiert werden muss (wie in Tabelle 1) gezeigt und sie auf die Basis der Zufuhr dann installieren.
(4) etwas die Befestigungsschraube des Wurmgangs lösen.
(5) drehen die Motorwelle, klemmen das Gegendrehungsgerät auf der Welle an der Körperkartenposition fest und drücken es mit Ihren Fingern. Diesmal bewegt sich die Motorwelle nicht.
Drehen Sie und justieren Sie die Wurmgangstange, die Schneckengetriebe der große Gang, um die Fütterungsposition auf die richtige Position zu justieren, damit die Abstandposition des Korrekturmachthabers justiert wird
Richten Sie das Loch mit der Mitte des Quer-Cursors in der Anzeige, aus und ziehen Sie dann die Wurmgangbefestigungsschraube fest.
(6) bestätigen Last und die Zufuhr zweimal zu entladen, dass die Abstandposition nicht geändert hat,
(7) Presse der Vorwärtsknopf auf der Zufuhr mehrmals, zu bestätigen, ob die Fütterungsposition richtig ist.

3-3-2. Bestätigen Sie
(1) bestätigen die Abstandposition
Nach Anpassung bestätigen Sie die Abstandposition auf dem Befestigungskörper, wenn die Position verdreht wird, nachregulieren sie bitte.
Anmerkung: Wenn Sie die Abstandposition bestätigen, drücken Sie bitte das „Schritt für Schritt fortbewegen“ des Schlüssels beim Vorwählen der Position, um zu bestätigen. Darüber hinaus laden Sie und entladen Sie die Bandzufuhr 3mal,
Bestätigen Sie den Standort wiederholt.
(2) bestätigen die Position des Fensterladens
Auf der Zufuhrbasis bestätigen Sie die Mitte des Fensterladens in der x-Richtung
Ob das Herz in der Mitte des Quer-Cursors im Mikroskop ist.
Wenn die Position auch verdreht wird, ersetzen Sie den oberen Schutz.

4. Wartung
4-1. Tägliche Inspektion

(1) überprüfen bitte die Kontaktfläche der Zufuhr und der Zufuhrbasis auf Stößen und die Fremdkörper (Schmutz, etc.) verursacht durch den Zusammenstoß.

(2) benutzen bitte Ihre Augen, um zu überprüfen, ob der Korrekturmachthaber verbogen wird, und überprüfen, ob das Kettenradbissloch oder nicht getragen ist.

(3) muss das Zufuhrkalibrierungsinstrument sauber gehalten werden. Stoßen Sie die Zufuhr nicht gegen den Körper der Maschine während der Entstörung. Die Oberfläche sollte nach jedem Gebrauch abgewischt werden. Die Zufuhrbasis sollte mit einer richtigen Menge Schmieröl hinzugefügt werden. Nachdem der Kalibrierungsmachthaber aufgebraucht ist, sollte seine Integrität sichergestellt werden, um Deformation zu vermeiden und Genauigkeit zu beeinflussen.

(4) nach der Anwendung des Kalibrierers, wenn Sie ihn nicht für eine lange Zeit benutzen, umfassen Sie bitte die Vergrößerungsobjektivkappe, um zu verhindern, dass die Linse schmutzig und beschädigt erhält.
