TISCHPLATTEN-PWB-SCHNEIDEMASCHINE, Wirtschaft PWB-Schneider

Dieses ist eine automatische Tischplatten-PWB-Schneidemaschine, es war weitverbreitet für smt Fabriken, wir haben exportiert in viele Länder vor, mit guter Qualität und stabilem Leben. Wir sind der Hersteller von variaty von PWB-Schneidemaschine mit hohen quanlity PWB-Messern, also brauchen Sie nicht sich sorgen um ihn werden defekt beim Schnitt Ihres PWB-Brettes.

CNSMT wird spezialisiert, auf, die folgende Reihe von Produkten zu entwerfen, zu produzieren und zu verkaufen:

PWB-SCHNITTMEISTER, FPC-SCHNITTMEISTER, heiße Presse FPC, heiße Presse des Impulses, ImpulsSchweißgerät, Aluminiumsubstrat SCHNEIDER-Maschine, Laser-SCHNEIDER,

Scherender Durchschlag FPC, heller Streifenteiler, LED-PWB-Schneidemaschine, Aluminiumsubstratschneidemaschine, V-Nutschneider, Kabelimpuls-Schweißgerät, Maschine der konstanten Temperatur, einziehbarer PWB-Auslöser, PWB, FPC-Form, Schweißgerät heißen Drückens, SMT-PWB-Schneidemaschine,

Produkt-Beschreibung

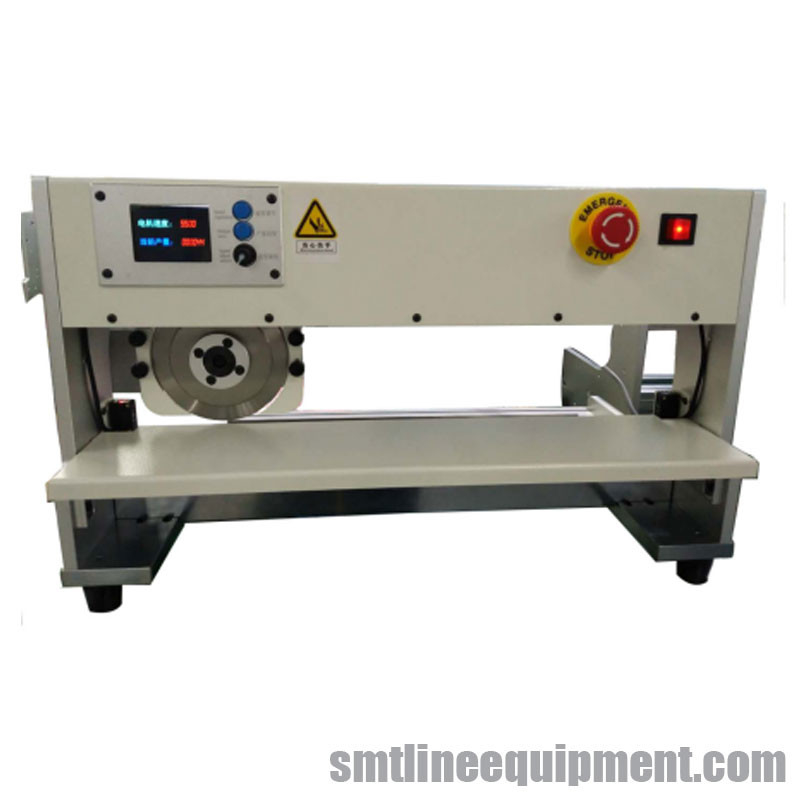

1. Der Messer-artige Schnittmeister ist ein elektrisches PWB-Brett und Aluminiumein substratschnittmeister mit einem oberen runden Messer und einem unteren geraden Blatt. Wenn man das Brett, das PWB wird geregelt auf dem unteren Messer durch die v-Nut und dem oberen Messer teilt, wird durch den Fußschalter gesteuert, um die Bretttrennung zu verwirklichen.
2. Die automatische PWB-Schneidemaschine angetrieben durch einen Schrittmotor, der verschiedene große oder kleine PWB-Bretter und Aluminiumsubstrate mit Vornuten trennen kann.

3. Die maximale Segmentationslänge ist 400MM, 600MM, 900MM, 1200MM, und sie kann über dieser Größenstrecke hinaus auch besonders angefertigt werden.

4. Der bewegliche Anschlag des oberen Rundmessers (IE die Länge der Platte) kann eingestellt werden.

5. Die Schnittgeschwindigkeit kann zwischen 300MM/S und 500MM/S. frei geschaltet werden.

6. Der Abstand zwischen den oberen und untereren Messern kann durch den Griff leicht justiert werden.
7. Die Operation ist sicher. Es gibt ein schützendes Blatt auf dem runden Messer, das nicht die Hand verletzt. Es kann mit einem Infrarotfühler (Sicherheitslichtvorhang) auch ausgerüstet werden. Wenn eine menschliche Hand oder ein Fremdkörper den Arbeitsbereich einträgt, stoppt das Messer automatisch, um die Maschine zu schützen und Arbeitsverletzungen zu verhindern.

8. Das obere Rundmesser und das untere gerade Messer werden vom Material SKD-11 hergestellt, das aus Japan importiert wird, das hart und haltbar ist, eine lange Nutzungsdauer hat und den kleinen Platte-Spaltungsdruck hat, zum des Knackens der Lötmittelgelenke zu verhindern.
9. Schnittpwb-Stärke: 0.5MM-3.2MM.
10. Die restliche PWB-Stärke am v-Schlitz: Standard-1/3 PC-Brettstärke, MIN-0.2MM, MAX-0.8MM. 11. Die Mindesttiefe C der v-Nut ist 0.25MM, und das Außenmaß fügte nach Trennung hinzu: 0.1MM-0.2MM.

Benutzerhandbuch

I. Notes:

* vor der Anwendung der automatischen PWB-Schneidemaschine, lesen Sie bitte dieses Handbuch sorgfältig, und es hilft Ihnen, es glatt laufen zu lassen.

* entfernen Sie den Schutz um das Blatt unter irgendeinem Umstand, um keine Gefahr zu verursachen

* die Maschine ist nur für Leiterplatte mit vor-gezähltem V-geschnittenem, verwenden nicht in anderen Zwecken bestimmt.

* wenn Sie diese Maschine betreiben, tragen Sie nicht zu lose Kleidung. Langes Haar sollte bis, gebunden werden zu verhindern, dass sie verwickelt.

II. Teilname der Maschine (siehe Tabellen 1 und 2):

1. Abstimmender Griff des Plattenmodus

Indikator 2.Power und der Ursprung

Knopf der Reise 3.Plate

4. Hoch- langsamer Schalter

5. Notausschalter

6. Obermesser

7. Schutz des Obermessers

8. Abstimmender Griff der Höhe des Obermessers

9. Obermessersitz

10. Unteres Blatt

11. Äußerer Behälter

12. Schutz des unteren Blattes

13. Seitenkonsole

14. Manuelle Griffschraube

15. Höhenbegrenzer des Obermessers

III. technische Indikatoren:

Maximale Plattenlänge: unbegrenzt

Stärke der Platte: 0.2-5.0mm

Plattenfütterungsgeschwindigkeit: 300-500mm/zweites

Blattmaterial: SK61D-Hochgeschwindigkeitsstahl

Betriebstemperatur: 10-35 ℃ Lagertemperatur: -20-50 ℃

Stromversorgung: 230V110V, 50HZ/60HZ, 40W

Größe: 650mm*340mm*430mm

Gewicht: 49KG

IV. Vorbereitung vor Installation und Gebrauch der Maschine

1. Überprüfen Sie die Gegenstände im verpackenden Kasten, einschließlich die folgenden Teile: Wirt, Handbuch, Energiedraht, Fußschalter und Sechskantschlüssel für das Abstimmen.

2. Entfernen Sie die verpackende Tasche der Maschine, setzen Sie sie auf der festen Werkbank, und wischen Sie Rostschutzfett auf dem Blatt ab.

3. Die Maschine muss, um den Schaden durch statisch Elektrizität zuverlässig mit Erde bedeckt werden der Komponenten auf der Leiterplatte zu verhindern. Wenn der Boden in der Netzdose zuverlässig und effektiv ist, wird die Maschine zuverlässig mit Erde bedeckt, sobald sie angetrieben wird.

4. Befestigen Sie den äußeren Behälter (11) an der Maschine mit zwei Befestigungsschrauben, justieren Sie die Höhe der Komponenten auf der Leiterplatte, um sie auf eine passende Höhe zu justieren, und die Behältergriffschraube manuell zuzuschließen.

5. Verstopfen Sie den Fußschalter in den entsprechenden Sockel an der Rückseite der Maschine, um die Versorgungsenergie sicherzustellen ist korrekt, vor angetrieben.

V. Adjustment der Maschine:

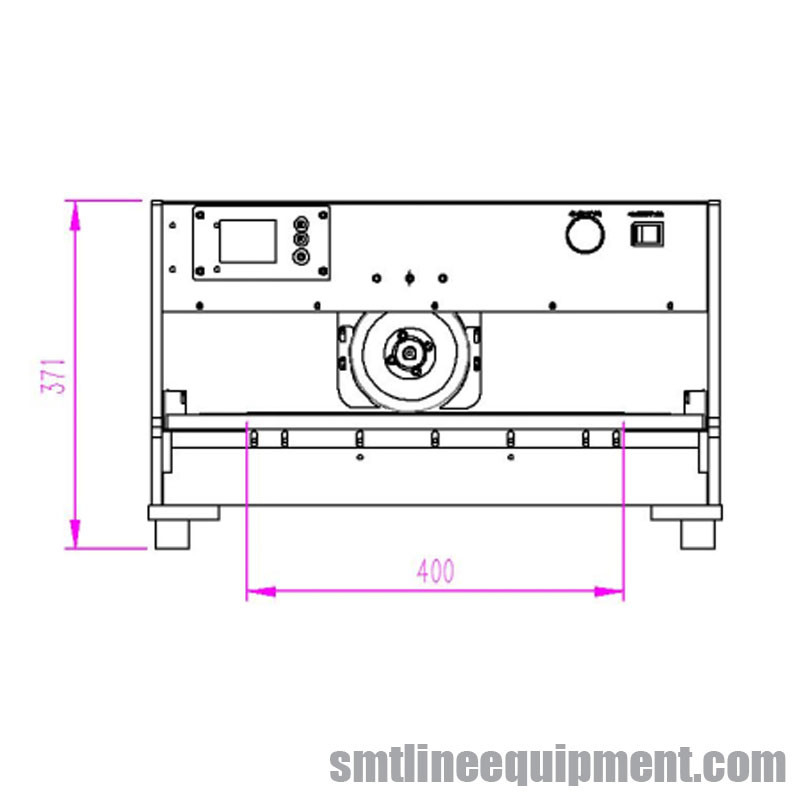

1. Stellen Sie sicher, dass die Komponenten auf der Leiterplatte nicht mit dem Körper und dem Blatt zusammenstoßen. Sehen Sie Abbildung 1 für die Maße der Maschine. Die Höhe der Komponenten auf der Leiterplatte übersteigt nicht den Bereich. Wenn die Komponenten auf der Leiterplattenote das Blatt, Kontakt wir, zum des Blattes aufzubereiten, um den Ausschnitt von Komponenten zu vermeiden.

2. Entsprechend der Stärke der Leiterplatte, justieren Sie die Höhe des Obermessers, indem Sie den Griff justieren.

VII. Tägliche Wartung der Maschine:

Während des Gebrauches der Maschine, sind die Wartungsarbeiten ziemlich einfach. Halten Sie die Maschine sauber, und malen Sie das Rostschutzfett auf den oberen und untereren Blättern regelmässig. Kennzeichnen Sie eine Person, die für die Betriebstechnik, um die Maschinenpräzision sicherzustellen verantwortlich ist. Verwenden Sie oder speichern Sie sie nicht unter hoher oder niedriger Temperatur (sehen Sie Abschnitt 3).

VIII. Ersatz des Blattes:

Nach langem Gebrauch der Maschine, wenn das Blatt beschädigt wird, lose die Einstellknopfschraube (16), das schädigende alte Obermesser zu entfernen; wenn das untere Blatt beschädigt wird, entfernen Sie den inneren Behälter (13), lösen die vier Schrauben am unteren Blatt, um das schädigende alte untere Blatt zu entfernen.

A. Instruction des Bedienfelds:

1. Der hoch- langsame Schalter ist ein Geschwindigkeitsregelungsschalter, einschließlich die langsamen und schnellen Geschwindigkeiten. Vor der Anwendung stellen Sie es auf das langsame ein und wenn die Betreiber talentiert werden, stellen Sie es auf die schnelle Geschwindigkeit ein, um die Qualität von Platten sicherzustellen.

2. Der Betriebsartenschalter ist ein Systemschalter, einschließlich den Fuß oder die Stellenbewegung. Im Modus des ehemaligen Modus, flackert die Anzeigelampe und alarmiert, wann sie nicht die voreingestellte Reise erreicht. Annullieren Sie die Warnung und setzen Sie die Arbeit fort.

3. Die Notaus sind der Notausknopf und können als die Platte verwendet werden.

4. Nachdem die Fertigstellung des Ausrüstungsgebrauches, das Obermesser zurück zu dem ursprünglichen Punkt einstellte, bevor sie die Energie abschnitt, Sicherheit sicherzustellen.

Anweisung B. Operation:

1. Schließen Sie an die Stromversorgung an und stellen Sie den Schalter an. Anzeigelampen 0 und 400/600 grell, Presse der Knopf entsprechend dem Blinklicht, der helle Wille an ununterbrochen. Drücken Sie den Fußschalter und das Obermesser geht zum Ursprung zurück und kann zwischen 0 - 400/600 sich bewegen. Notenschlüssel 0 oder Schlüssel 400/600, zum der Anzeigelampe blitzen zu lassen und Note 100/150. 200/300. 300/450. Jeder möglicher Schlüssel kann die entsprechenden zwei Lichter sie an machen lassen ständig, dann bewegt sich das Obermesser zwischen diese zwei Lichter und das Obermesser kann zwischen irgendwelche Punkte von 0-400/600 reisen.

2. Justieren Sie den Abstand zwischen den oberen und untereren Blättern, im Allgemeinen zwischen 0,1 und 0,2. Der Abstand zwischen dem oberen Positionierungsblatt und unterem Positionierungsblatt ist im Allgemeinen der Stärke des PC-Brettes gleich.

3. Die oberen und untereren Schneider müssen in der gleichen Fläche sein, und der Fehler kann 0.1mm nicht übersteigen.

4. Justage von Methode des Exzenterabstandes

5. Die Arbeitsbühne kann justiertes aufwärts oder abwärts sein.

6. Stellen Sie die Schnittreise und die Geschwindigkeit ein, und die Einstellung von Methode folgt der Anpassungsmethode erwähnte oben.

7. Treten Sie auf den Fußschalter, und versuchen Sie manchmal. Im Falle der keiner Abnormität kann formale Arbeit begonnen werden.

Wartung C. Basic:

1. Nach der Fertigstellung der Arbeit, drehen Sie bitte sich weg von der Stromversorgung und entfernen Sie Schrotte.

2. Lohnaufmerksamkeit zum Schutz von oberen und untereren Schneidern.

3. Wenn die Maschine aus Arbeit heraus für eine lange Zeit ist, entfernen Sie bitte das obere und Schneider und Mantel unter mit Öl, um sich zu schützen. Wischen Sie sie bitte vor Gebrauch ab.

4. Beachten Sie die Prüfung der Befestigung aller Schrauben
