Wirtschaft SEMI-AUTO SMT PWB-VERSAMMLUNGS-FERTIGUNGSSTRASSE-AUSRÜSTUNGEN
Wir stellen Sie halb Selbst- und volle automatische smd Versammlungsmaschinen in China zur Verfügung

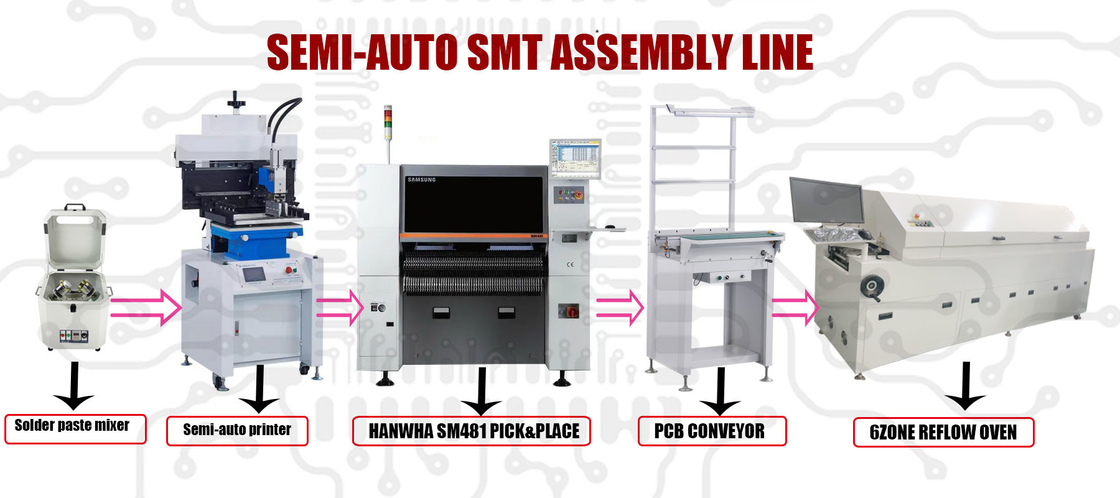

Diese halb matic Selbstlinie einschließlich Gebrüllmaschinen (kann auch ändern abhängt von Ihren Anforderungen)
1, Lötpastemischer
Die halb matic smt Fertigungsstraßelötpaste-Mischerselbstspezifikation:
| Lötpastemischerfunktionierenspannung | Stromversorgung: AC220V-/110Vwahl |
| Lötpastemischerfahrgeschwindigkeit | Revolution des Armes RotationSpeed1400RPM: Verhältnis der Geschwindigkeit 400RPM: Rotation des 4:1 1400RPM: 350PRM |
| Lötpastemischerleistungsfähigkeit | |
| Behälter | 500 g/1000 g (Befestigung muss ersetzt werden) |
| Rühren Sie zwei Dosen Lötpaste gleichzeitig | 500G1000g eins/zwei Behälter Operation. |
| Lötpastemischermischdauer | Minuten Workingtimer1-99 digital justierbar |
| Lötpastemischeroperation | Betrieblichknopf der hellen Note, einfach zu benützen |
| Lötpastemischer-Befestigungsfunktion | Halten der Universalbefestigung, passend für alle Arten Markenlötpastedosen |
| Lötpastemischerlaufgeräusch | Lärmen Sie niedriges Laufgeräusch <35db> |
2, Selbstschablonendrucker des Standards halb für SMD-Fließband
| Druckfläche | WAHL 300×400mm/500/600/800 |
| Substratgröße | 300×500mm |
| Die Stärke des Substrates | 0.2-2.2mm |
| Örtlich festgelegte Schreibstelle | PWB äußer oder Pin Positioning |
| Grundplatteneinstellen | Front/Back±10mm R/L±10mm |
| Druck von Präzision | ±0.05mm |
| Maschinenwiederholbarkeit | ±0.02mm |
| Der Mindestabstand zwischen | 0.35mm |
| Der Gebrauch des Luftkompressors | 4-6Kgf/Cm2 |
| Benutzen Sie die Stromversorgung | 220V 50/60Hz 100W |
| Maschinengröße L * W * H | 800×1000×1650mm/ |
| Maschinengewicht | 300Kg |
| Schnittstelle | Englisch/chinesisch |
3, SM481 PLUS Hanwha-Auswahl und Platzmaschine
SPEZIFIKATION:
1, einarmiger Entwurf von 10 Mund, die Höchstgeschwindigkeit kann 40000CPH erreichen.
2, der Gebrauch der Fliegenkamera + örtlich festgelegte Kameraidentifizierung, die Fähigkeit von großen Komponenten erheblich zu verbessern bringen an.
Zusätzlich zu den gewöhnlichen Materialien innerhalb Bergs 0402, hat es ausgezeichnete Stabilität im Berg BGA, IC, CSP und andere große und mittelgroße Materialien.
3, Einschienenbahnentwurf, optionale maximale Konfiguration der PWB-Inputgröße 1500x460.
SMT-PWB-FÖRDERER-SPEZIFIKATION:
| Modell | 500MM | 600MM | 800MM | 1000MM | 1200MM | 1500MM |
| Entwurfsgröße | 500*670*880 Millimeter | 600*670*880 Millimeter | 800*670*880mm | 1000*670*880mm | 1200*670*880mm | 1500*670*880mm |
| PWB-Breite | 500*50~350 mm/460MM | 600*50~350 mm/460MM | 800*50~350 mm/460MM | 1000*50~350 mm/460MM | 1200*50~350 mm/460MM | 1500*50~350 mm/460MM |
| Übergangsgeschwindigkeit | 0-12m/Min | |||||
| Förderer Direcion | LEFT-RIGHGT/RIGHT-LEFT | |||||
| Stromversorgung | AC220V/110V 50/60HZ | |||||
| Hauptleistungsstärke | 15W | |||||
| Bahn Fiexed-Rand | vorderes örtlich festgelegtes (hintere örtlich festgelegte) | |||||
| Transport-Höhe | 900±20mm | |||||
| Nettogewicht | 41kg | 48.7kg | 48.9kg | 55KG | ||
RÜCKFLUT-OFEN 6ZONE SMT FÜR SMD-FLIESSBAND:
| Maschinendaten |
| Vorbildliche Größe: L3800×W1000×H1450mm |
| Stromversorgung: 3¢ 380V 100A 50/60HZ |
| Anfangskraft: 0KW normale Arbeitsfähigkeit 6.0KW |
| Gewicht: 700KG |
| Getriebeteil |
| B-förmiger Maschengurt des Edelstahls + geschwärzte und verhärtete Führungsschiene |
| Maschengurtbreite 400MM, Führungsschienebreiten-Einstellbereich: 50MM-350MM |
| Übertragungsrichtung: von linksrechts oder von Rechts-Linksoptionalem |
| Übertragungsgeschwindigkeit: 0-5M/min Frequenzumsetzungs-Geschwindigkeitsregelung |
| Die Höhe des Maschengurtes vom Boden: 900MM±0MM |
| Heizkennlinie |
| Die ganze Maschine ist für bleifreien Prozess bestimmt |
| Heizzone: herauf 6 hinunter 6 |
| Kühlfläche: Doppelschichtkonstantflussventilatorabkühlen |
| Länge der Heizzone: 300MM |
| Anwärmdauer: normale Temperatur, zum von Temperaturzeit ≤ 0min einzustellen |
| Heizungsreihenfolge: Heizung von der Mitte zu beiden Seiten eins nach dem anderen, 1/3 von Strom sparend |
| Temperaturüberwachungsgenauigkeit: ±°C (abhängig von der Höhe des Ofens) |
| Isolierungsleistung: die Temperatur der oberen Abdeckung übersteigt 45 Grad nicht an einer hohen Temperatur von 50 Grad |
| Temperaturüberwachungsmethode: Balancenkette + Analogspannungsanpassung |
| Die Zonen der oberen und untereren Temperatur können unabhängig bearbeitet werden und gesteuert werden |
| Heizungsteile |
| Importierter beständiger Motor der hohen Temperatur, variable Frequenz, zum des Windrades zu justieren, um den Wind zu transportieren. |
| Edelstahlnickelwärmerohr, mit Kühlkörper für sogar Heizung |
| Die TemperaturErkennungszeit wird von den ursprünglichen drei Sekunden bis 0,1 Sekunden erhöht |
| Beschleunigen Sie leistungsfähig den Lufteinlass, um genügendes Heizluftvolumen zur Verfügung zu stellen |
| Zwangsbelüftungsgerät, zu garantieren, dass der Flussdampf nicht leckt |
| Getriebeteil |
| Digital-Gouverneur, Bewegungs1:150-Getriebeverhältnis Taiwans STK |
| Der Maschengurt kann frei justiert werden |
| Synchrone Übertragung des doppelten Gangs, stabile Operation |
| Füllendes System der Fettrolle, |
| Körperstruktur |
| Gesamtrahmen geschweißte Struktur, stark und dauerhaft |
| Computersprühfarbe, die Oberfläche ist glatt und gemasert |
| Das Vorheizen und die trocknende Zone wird in der Struktur verlängert, damit die Auflagenoxidations-Reinigungsfähigkeit der Ausrüstung und die Harzwiederaufnahmefähigkeit verstärkt werden. |
| Elektrischer Zylinder offen/nahes Abdeckungssystem. |
| Doppeltes Abdeckungsöffnungskontrollsystem (Gasdruckdämpfer-Abdeckungsöffnung + Zylinderdeckelöffnung) |
| Es gibt abnehmbare Schnittstellen zwischen allen Stromkreisen, die durch den elektrischen Kasten unten gesteuert werden und dem inneren Behälter, der für Trennung während der Wartung und des Ersatzes von Teilen bequem ist. Verwirklichen Sie Dummkopf ähnliche Wartung |
| Die hintere Abdeckung wird mit einem reparablen Fenster versehen. Es ist für Wartung bequem |
| Das Heizungsrohr/der Festzustand/das Temperaturüberwachungsinstrument nimmt Modularbauweise an, die für Wartung bequem ist |
| Das doppelte Abkühlen auf den oberen und untereren Seiten des Ausgangs, die Geschwindigkeit ist justierbar |
| Die obere und unterere Zwischenlage wird mit Hochleistungsfähigkeits-Wärmedämmungsmaterial unter Hochdruck gefüllt |
| Elektrische und Steuerleistung |
| Moderne industrielle Rechnersteuerung PLC+, Ofentemperaturtest-Software Taiwans Xinjie, der Computer kann normalerweise laufen, wenn sie zusammenstößt |
| Der konstante niedrige Strom schützt das Heizungsrohr/das Festkörper-/Temperaturregelstrecke vor der Auswirkung der starker Strömung und dehnt die Nutzungsdauer aus. |
| Gesetzter Durchsickernschutz |
| Die Temperatur ist zu hohe oder zu niedrige Warnungsfunktion |
| der ultrahocherhitzte Selbst-Satz, schnitt automatisch die Heizkraft ab |
| Unterbrechungsfreie Stromversorgung Santak UPS, Selbsttätigkeit nach Stromausfall |
| Starker Fieberkurvetest und Analysefunktion, die die Parameteranalyse von verschiedenen Prozessen treffen kann, hat die Funktion der intelligenten Fehlerdiagnose und kann verschiedene Störungen in der Alarmliste automatisch anzeigen |
| Die Datei kann entsprechend den verschiedenen Produkten des Benutzers genannt werden und gespeichert werden. Wenn der Benutzer das Produkt ändert, muss er nur die entsprechende Datei vorwählen, um die Parameter der Ausrüstung zu justieren. |
| Das System hat automatische Fehlerdiagnose, ultra-niedrige Temperaturwarnung und kann die Kühlzeit nach Abschaltung automatisch einstellen. |
| Steuern Sie die Geschwindigkeit des Ventilatormotors in den Stadien (Wärmebilanzbereich + unabhängige Steuerung des schweißenden Hauptbereichs), vorgeschriebener Modus der stepless Geschwindigkeit |
| Das System automatisch hört auf zu erhitzen und trägt das Abkühlen entsprechend der Übertemperaturzustand ein |
| Einzigartiger Balancenkettensteuermodus, die Temperaturselbst-anpassungsabtastperiode ist 0,1 Sekunden, verringert den Festkörperertrag und erzielt den Effekt der Machteinsparung. Stabile Temperaturüberwachung und verringerte Kurvengeräusche |
| Mit Abschaltungsverzögerungs-Schutzfunktion nach Abschaltung, wird es durch Luft entsprechend der voreingestellten Zeit abgekühlt. |
| Kühlsystem |
| Kühlverfahren: ober und unter doppeltes Kühlsystem, die Abkühlgeschwindigkeit wird gesteuert, indem Sie den abkühlenden Winkel justieren. |
| Abkühlende Quantität: zweistufiges Abkühlen, (das poröse Abkühlen des Windrades + konstanter gegenwärtiger Ventilator zwang das Abkühlen) |
| Harz/Abgasrecovery-system |
