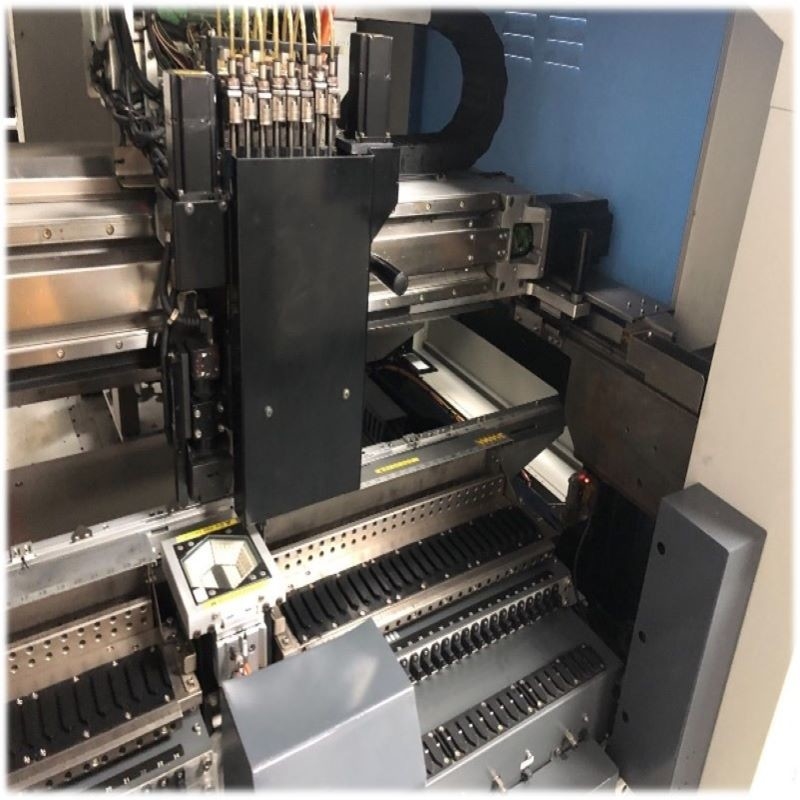

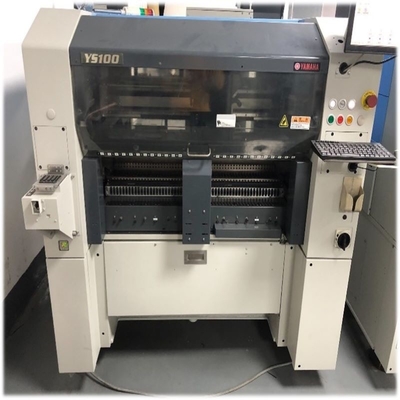

Die Auswahl- und Platzmaschine Yamahas YS100 ist das populärste Modell in der Welt, weil sie hohe Geschwindigkeit und stabile Arbeitsbedingungen hat. Viele Kunden wählen diese vorbildliche Auswahl-und Platz-Maschine YAMAHAS YS100 SMT.
Auswahl YAMAHAS YS100 und Platz-Maschine wie wir alle wissen; es ist sehr wichtig, PCBs leistungsfähig zu machen. Dieses macht den Prozess mühelos und schnell. Es ist eine Robotermaschine, die Hilfen sogar kleine Leiterplatteteile tragen und setzen. Es nimmt seine Aufgaben genau und gleichzeitig sicher wahr, weil es nicht die Qualität der Bestandteile opfert.
Die Teile müssen zum Greifer fest befestigt werden, gefahren worden durch Vakuumluft, während sie in Richtung zum PWB sich bewegt. Die Komponente darf seinen Griff nicht verlieren, um Schaden zu vermeiden.
Mit dem sagte, wir möchte Sie zur Maschine Yamahas YS100 SMT vorstellen. Dieses ist eine erstklassige Maschine, die durch Yamaha SMT, eine bekannte Elektronikmarke hergestellt wird. Wir verkaufen diese Maschine Yamahas SMT zu einem erschwinglichen Preis.
Eigenschaften:
Spezifikationen:
(Anmerkung 1) wird sie durch den Kombinationsplan zusammen mit SATS/DYTF etc. unterschieden.
(Anmerkung 2) zu Information über „Liegestützspezielles mit 2 Stadien“, konsultieren Sie uns bitte separat.
(Anmerkung 3) im Falle der FNC-Kopfart, ist die anwendbare Komponentenstrecke 31mm oder weniger.
(Anmerkung 4) wenn Sie lange Verbindungsstücke und großformatige Komponenten behandeln, konsultieren Sie uns bitte separat über die Exzenteroffsetwerte und den Rotationswinkel.
(Anmerkung 5) 4mm oder weniger Höhe des oberen Gesichtes von PWB, bevor Transport für die FNC-Kopfart angefordert wird.
(Anmerkung 6) umfasst dieses Maß nicht die Projektion.
NEUE automatische Einsteckmaschinen, horizontaler Stecker, vertikaler Stecker, Massen-LED-Stecker, Rückflutofen, das Wellenlöten, inländisch, Import haben Führung, bleifreies Aufschmelzlöten; Wellenlöten.
Andere SMT-bedingte Ausrüstung: AOI; RöntgenstrahlTestgerät t; Halbautomatische und vollautomatische Druck- Maschine.
| Modell: | YS100 |
| Anwendbares PWB: | L510 X W460mm zu L50 X W50mm – (Anmerkung 1 u. 2) |
| Durchsatz (Optimum): | 25, 000CPH (0.14sec/CHIP Equivalent) |
| Befestigung von Genauigkeit: | Yamahas Normteile |
| Stromversorgung: | 3-phasiger Wechselstrom 200/208/220/240/380/400/416V +/--10% 50/60Hz |
| Luftzufuhrquelle: | 0.45MPa oder mehr, in sauberem, Trockenzustände |
| Außenmaß – (Anmerkung 6): | L1, 665xW1, 562 (Ende der Abdeckung) xH1, 445mm (Abdeckungsspitze) L1, 665xW1, 615 (Ende des Führers für Zufuhrwagen) xH1, 445m (Abdeckungsspitze) |
| Zielsubstrat: | L50 × W50mm L510 zum × W460mm |
| Platzierungs-Leistungsfähigkeit: | (Bedingung) 25,000CPH (gleichwertig mit 0,14 Sekunden/CHIP) |
| Platzierungsgenauigkeit (μ + 3σ): | ± 0.05mm/BRECHEN, ± 0.05mm/QFP ab |
| Wiederholbarkeit (3σ): | ± 0.03mm/BRECHEN, ± 0.03mm/QFP ab |
| Zielkomponenten: |
|
| Teilhöhe: | 15mm oder weniger – (Anmerkung 5) |
| Teilarten: |
|

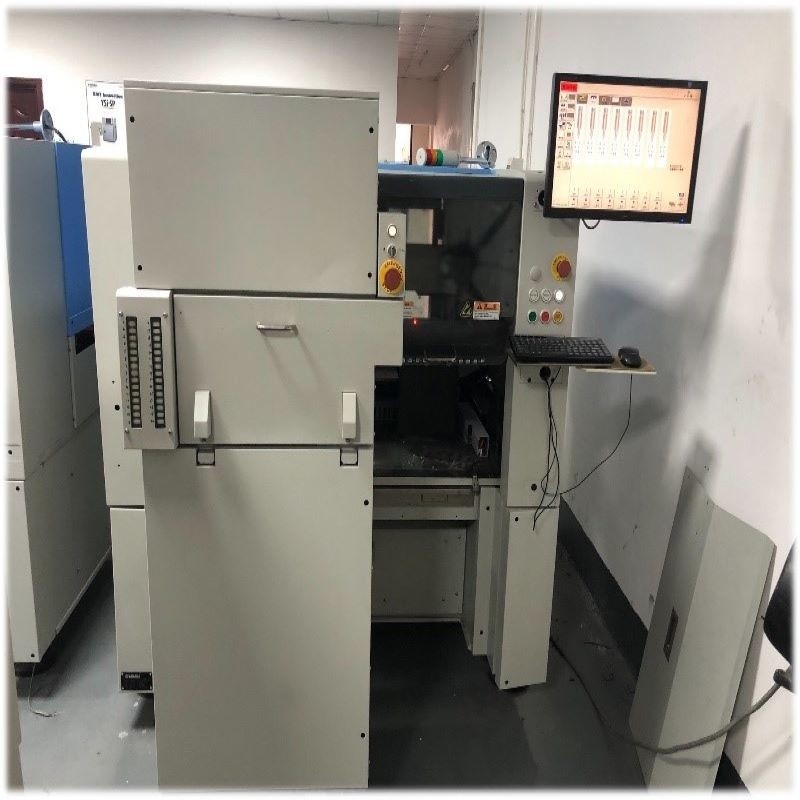

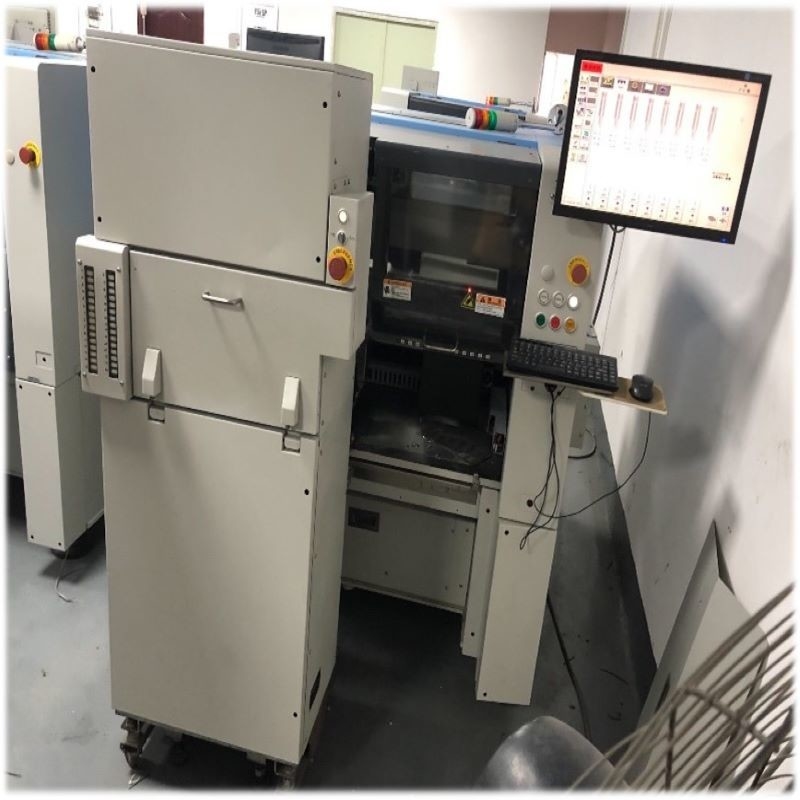

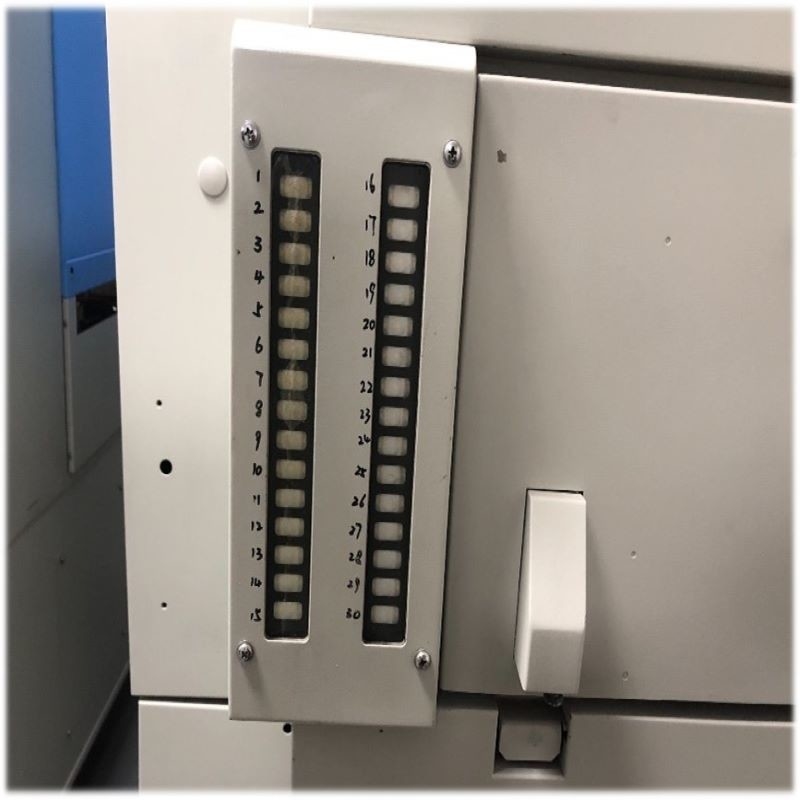

| SATS (Selbstbehälter): | OPTIONAL, wenn Sie nicht Behälter SATS benötigen, dann der Preis ist billiger als mit ihm, und Sie können einen manuellen IC-Behälter installieren, wenn die Maschine YAMAHAS YS100 nicht mit SAT tut. |
| Gewicht: | Ca. 1, 630kg (Hauptgerät einzig) |
Unsere Produkte werden auf der ganzen Welt verkauft. Sie können sich auf den gesamten Prozess unserer Produkte verlassen.
