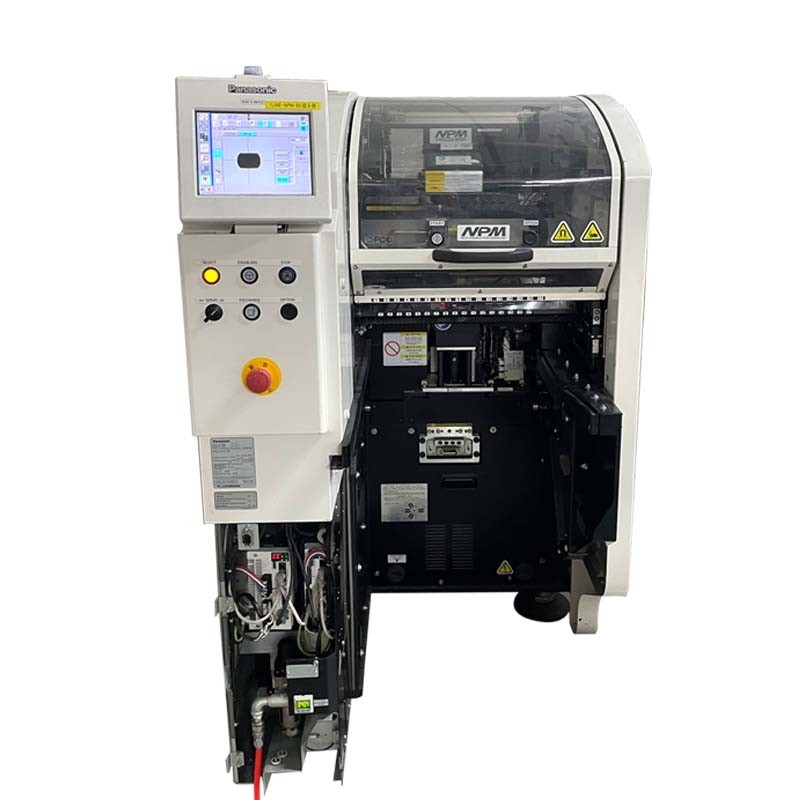

Panasonic-npm-d d2 d3 Auswahl und Platzmaschine

Modell: NPM-D3

Brett-Größe (Millimeter) *1:
Doppelweg: L50×W50~L510×W300
Einbahnig: L50×W50~L510×W590
Brett-Wechsel-Zeit:
Doppelweg: 0 seconds*Can nicht ist Sekunden 0, als die Zykluszeit unterhalb 3,6 Sekunden ist.
Einbahnig: 3,6 seconds*When unter Verwendung der kurz-artigen Fördererspezifikation.
Stromversorgung: Dreiphasen-AC200, 220, 380, 400, 420, 480V, 2.7kVA
Luft Supply*2: 0.5MPa, 100L/min (A.N.R.)
Geräteabmaße (Millimeter) 2: W832×D2652×H14443*4
Gewicht: 1680kg (nur Hauptgerät; kann abhängig von optionalen Komponenten schwanken)
Platzierungs-Hauptwahlen:

Leichter Kopf mit 16 Düsen (mit 2 Armen) - AUF hohem produktivem Betrieb
Platzierungs-Geschwindigkeit: 84.000 CPH (0,043 Sekunden/Komponente)
IPC9850: 63.300 CPH*5
Platzierungs-Genauigkeit (Cpk≧1): ±40μm/component
Teilgröße (Millimeter): 0402 chip*7~L6×W6×T3
Teilversorgung:

Bandbreite: 8/56mm
8mm Band: Maximale 68 Wege (mit 8mm dünner Zufuhr einzelner Spule und Doppelspulenzufuhr, kleine Spule)
Platzierungs-Hauptwahlen:

Leichter Kopf mit 16 Düsen (mit 2 Armen) - WEG vom hohen produktiven Betrieb
Platzierungs-Geschwindigkeit: 76.000 CPH (0,047 Sekunden/Komponente)
IPC9850: 57.800 CPH*5
Platzierungs-Genauigkeit (Cpk≧1): ±30μm/component (±25μm/component*6)
Teilgröße (Millimeter): 030 chip*7~L6×W6×T3
Platzierungs-Hauptwahlen:

Kopf 12-nozzle (mit 2 Armen)
Platzierungs-Geschwindigkeit: 69.000 CPH (0,052 Sekunden/Komponente)
IPC9850: 50.700 CPH*5
Platzierungs-Genauigkeit (Cpk≧1): ±30μm/component
Teilgröße (Millimeter): 0402 chip*7~L12×W12×T6.5
Platzierungs-Hauptwahlen:

Kopf 8-nozzle (mit 2 Armen)
Platzierungs-Geschwindigkeit: 43.000 CPH (0,084 Sekunden/Komponente)
Platzierungs-Genauigkeit (Cpk≧1): ±30μm/QFP 12mm/32mm, ±50μm/QFP unter 12mm
Teilgröße (Millimeter): 0603 chip~L100×W90×T28
Stock: Max. 8 Wege, Behälter: Maximum 20 (mit 1 Behälterzufuhr)
Platzierungs-Hauptwahlen:

Kopf 2-nozzle (mit 2 Armen)
Platzierungs-Geschwindigkeit: 11.000 CPH (0,327 Sekunden/Komponente)
IPC9850: 8.500 CPH (0,423 seconds/QFP)
Bandbreite: 8/56/72/88/104mm

Die modul-Montagemaschine Panasonics NPM-D3 Hochgeschwindigkeitshat die folgenden Leistungsmerkmale:

Hohe Produktivität pro Einheitsbereich: Durch eine umfassende körperliche Versammlungsfertigungsstraße erzielen Sie mit hohem Ausschuss der Installation und der Inspektion, und verbessern Sie Produktions-Leistungsfähigkeit.

Systemflexibilität: Kunden können die tatsächliche Fertigungsstraße entsprechend ihrem Bedarf frei wählen und die Position des Arbeitskopfes durch die bedienungsfertige Funktion frei einstellen.

Systemmanagementfunktion: Werkzeuggesamtmanagement von Fertigungsstraßen, von Werkstätten und von Fabriken durch Systemsoftware, einschließlich dynamische Überwachung und Unterstützung für geplante Produktion.

Mehrfache Befestigungsmöglichkeiten: NPM-D3 kommt mit leichten 16 Düsenmontageköpfen, 12 Düsenmontageköpfen, die Düse 8, die Köpfe anbringen, und 2 Düsenmontageköpfe, die entsprechend Ihrem Bedarf vorgewählt werden können.

Druck- Doppelfunktion: NPM-D3 stützt Doppeldrucken und wird direkt an die Doppelmaschine des moduls NPM-D3 an der Druckvorderseite angeschlossen.

Systemsoftwareeigenschaften: NPM-D3 wird mit verschiedenen Systemsoftwarefunktionen, einschließlich Montagehöhenkontrollsystem, Operationslenksystem, APC-System, Teilkalibrierungswahl, AutomatenAufteilungsoption und obere Kommunikationswahl ausgerüstet.

Multifunktionsfertigungsstraße: Doppelförderbänder annehmend, können verschiedene Arten von Substraten innerhalb der gleichen Fertigungsstraße gemischt werden und produziert werden.

Gesamt, hat die modul-Montagemaschine Panasonics NPM-D3 Hochgeschwindigkeitsdie Eigenschaften der hohen Produktionskapazität, der hohen Präzision, der Flexibilität und der Vielseitigkeit und stellt leistungsfähige Befestigungslösungen bereit.
