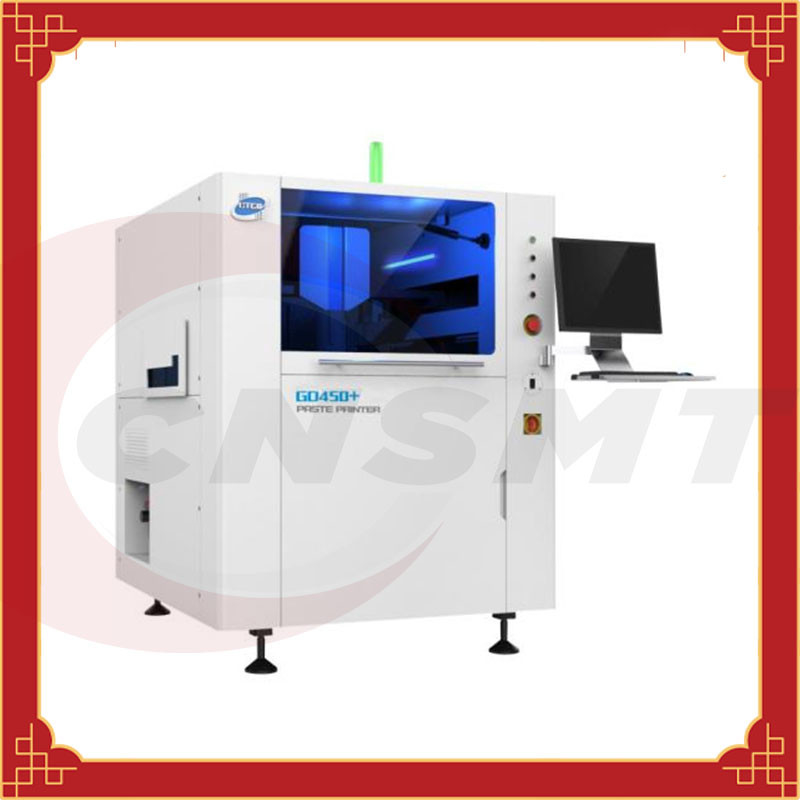

Voller automatischer SMT-Schablonen-Drucker GD450+ HTGD für PWB-Brett
Automatische Druck- Maschine GD450+, Schablonendrucker HTGD GD450, voll automatisch
[Produktname]: Automatische Druck- Maschine GD450+
[Produktmarke]: CNSMT
[Produktmaterial]: Edelstahl/Plastik
[Produktbeschreibung]:
Schablonendrucker HTGD GD450, voll automatisch
| * große Brettgröße (X x-y) | 450mm x 320mm |
| * Brettchengröße (X x-y) | 50mm x 50mm |
| PWB-Stärke | 0.4mm~6mm |
| Verholen | Max. PWB-Diagonale 1% |
| * großes Brettgewicht | 6Kg |
| Brettrandfreigabe | Geformt zu 3 Millimeter |
| * große untere Freigabe | 16mm |
| Übertragungsgeschwindigkeit | 1500mm/sec (maximal) |
| Getriebehöhe vom Boden | 900±40mm |
| Förderbandrichtung | Linksrechts, Rechts-Links, link-link, recht-recht |
| Übergangsmethode | Ein-Abschnitttransportschiene (Wahl: Dreiabschnittschiene) |
| PWB, das Methode festklemmt | Die oberste parallele vier-seitige Reihe, die Brettmechanismus drückt, wird flach gedrückt, kann die Software den elastischen Stoßdruck, das untere teilweise Mehrpunktvakuum justieren, oder das ganze Saughohlraumvakuum, der Rand, der Substrat zuschließt, wird festgezogen (Wahl) |
| Brettstützmethode | Magnetische Muffe, Konturnblock, spezielle Werkstückbefestigung, Gitter-Lok (Wahl) |
| Druckmaschinen-Druckparameter SMTs automatische | |
| Schreibkopf | Zwei unabhängige direkt-verbundene Motorantriebe, pneumatisch-elektrischer Antriebskopf (Wahl), Regelschreibkopf (Wahl) |
| Schablonenrahmengröße | 420mm x 500mm~737 Millimeter x 737 Millimeter |
| *Large Druckfläche (X x-y) | 450mm x 320mm |
| Schaberart | Stahlgummiwalze/Gummigummiwalze (Winkel 45°/55°/60° entsprechend zusammenpassender Auswahl des Druckverfahrens) |
| Schaberlänge | 220mm~500mm |
| Schaberhöhe | 65±1mm |
| Blattstärke | 0.25mm diamantenähnliche Kohlenstoffbeschichtung |
| DRUCK-Betriebsart | Einfaches oder doppeltes Gummiwalzendrucken |
| Demoulding-Länge | 0,02 Millimeter bis 12 Millimeter |
| Druckgeschwindigkeit | 6 mm/sec bis 200 mm/sec |
| Druck des Drucks | 0.5kg zu 10Kg |
| Druck von Route | ±200 Millimeter (von der Mitte) |
| Druckmaschinen-Bildparameter SMTs automatische | |
| Bild-Blickfeld (FOV) | 6.4mm x 4.8mm |
| PlattformEinstellbereich | X, Y: ±7.0mm, θ: ±2.0°. |
| Bezugspunktart | Standardformbezugspunkt (sehen Sie SMEMA-Standard), Land/Öffnung |
| Kamerasystem | Unterschiedliche Kamera, unterschiedliches Darstellungsvisionsauf-/ab-system, geometrische zusammenpassende Positionierung |
| Automatische Druck- Maschinen-Leistungsparameter | |
| Bildkalibrierungs-Wiederholgenauigkeit | Mikrometer ±12.5 (±0.0005“) @6 σ, Cp ist größer als oder Gleichgestelltes bis 2,0 |
| Druck von Wiederholbarkeit | Mikrometer ±25 (±0.001“) @6 σ, Cp ist größer als oder Gleichgestelltes bis 2,0 |
| Zirkulationszeit | Kleiner als 7.5s |
| Änderungszeit | Kleiner als 5mins |
| Automatische Druckmaschine SMTs | |
| Leistungsbedarf | AC220V±10%, 50/60HZ, 15A |
| Komprimierter Luftbedarf | 4~6Kg/cm2, Durchmesserrohr 10,0 |
| Betriebssystem | Windows XP |
| Abmessung | 1150mm x 1440mm x 1480mm |
| Maschinengewicht | 1000Kg |
1. Präzision der automatischen GD450+-Lötpaste-Druckmaschine
Garantiert numerisches Berechnungsmodell HTGDS, dass die Maschine genaue Ausrichtung erzielt und Drucken leicht 01005 erzielt
2. Der Lötpaste-Druckmaschine HTGD automatische *adjusting Plattform
Der optimierte Entwurf der modularen Antriebsstruktur verbessert effektiv die Stabilität der Plattformanpassung und verwirklicht das feinste Getriebe unter der Minimalbewegungsanpassung, damit die Maschine das forderndste Drucken trifft.
Die Struktur ist einfach und zuverlässig, und die Anpassung ist bequem. Sie kann die Anpassung der PIN-pin* Höhe von PWB-Brettern von verschiedenen Stärken verwirklichen.
3. Bild und helles Wegsystem des automatischen Lötpastedruckers
Das neue Strahlengangsystem--einheitliches Ringlicht und Hochhelligkeitskoaxiallicht, verbunden mit der Funktion der Justage der Helligkeit ohne *, damit alle Arten Kennzeichenpunkte gut erkannt werden können (einschließlich ungleiche Kennzeichenpunkte), das für das Überziehen des Zinns passend ist, Kupfer-überzogen, vergoldet, konserviert, FPC und andere Arten PCBs mit verschiedenen Farben. Die Vierwegslichtquelle ist, die telecentric Linse, die Stahlmasche justierbar und das PWB-Brett werden gleichzeitig belichtet.
4. Vollautomatische programmierbare sich hin- und herbewegende Art anpassungsfähige Gummiwalze der Lötpastedruckmaschine, die sein eigenes Gewicht balancieren kann
*Vertical und gerad-verbundene Tretenmotorsteuerung, eingebaut ** Druckkontrollsystem, kann den ursprünglichen Druckwert der Gummiwalze, keinen Bedarf, die Art zu berücksichtigen, Länge, Gewicht oder Stärke des Gummiwalzenblattes genau bestimmen.
Programmierbar flexibles Druckverfahren erzielen; Es ist für die verschiedenen Druckanforderungen der Vorder- und Rückseite Gummiwalze bestimmt und die Stabilität des Anhebens, zum des Durchsickerns der Lötpaste und des Blattes zu verhindern hat einen bestimmten flexiblen festklemmenden Entwurf.
Der Druck der Gummiwalze, der anhebenden Geschwindigkeit, der Druckgeschwindigkeit, und die Druck- Strecke sind alle justierbare Software, und er ist für den Kunden liefert eine Vielzahl von demolding Methoden, um sich verschiedenen PWB-Brettern mit verschiedenen Zinnanforderungen anzupassen und versieht Kunden mit einer guten Druck- Steuerplattform.
5. Navigationsanlage PWBs der HTGD-Druckmaschine
Flacher Riemenantrieb, die Kapazität der Führungsschiene, den Straßengang, Schrittmotor-Antrieb, programmierbar effektiv erhöhen, verschiedene Straßengänge und Aktionen, Führungsschienen des neuen Konzeptes, nahtloses Getriebe zu erzielen, um die Zuverlässigkeit von PWB-Transport sicherzustellen, * Vierstangenverknüpfungs-Plattenmechanismus, elastischer festklemmender Seitenmechanismus. Programmierbare Druckanpassung, teilweises Mehrpunktvakuum an der Unterseite, Magnetnadel, Konturnblock, * Bearbeitungsbefestigung (festgefahrene Situation/Wahl) und H-förmige Gesamtvakuumunterdruckkammer an der Unterseite (Wahl).
6. Automatisches Lötpastedruckmaschinenreinigungssystem
Automatische und effektive Trennungsreinigungsstruktur, starker Fan und Venturi-Vakuumerzeuger zum Vakuum, das Kolbeneinspritzungssystem und programmierbarer Abstrichstock, zum von Reinigungstrockener, nasser und des Vakuums drei anzuwenden Reinigungsmethoden der flüssigkeit, und können frei vorgewählt werden und kombiniert worden, kann der Benutzer den Reinigungszyklus, die Zeit und die Geschwindigkeit entsprechend tatsächlichem Bedarf einstellen.
Die Länge des abwischenden Papiers ist allgemeinhin, einfach, Betriebsmittel auseinanderzubauen und zu sparen; das erhöhte Vakuumgitter macht vollen Gebrauch vom Lüfterwirkungsgrad ist, der * förderlich zum Säubern
7. Automatisches elektronisches Kontrollsystem für Lötpastedrucken
Die selbst-entwickelte modulare integrierte Schaltung wird benutzt, die sicher und einfach instandzuhalten ist; das höchstentwickelte industrielle Kontrollsystem der Industrie kann benutzt werden, um die Parameter der Maschine während der Bewegung zu ändern und die Pausenfunktion wirklich zu verwirklichen.
8. In hohem Grade anwendbares Stahlmaschenrahmenspannsystem
Tragen Sie einfach die KENNZEICHEN-Kommastellung der automatisch in Position gebracht zu werden ein Stahlmasche, die bequem ist, damit Benutzer flexibel die Stahlmasche von verschiedenen Größen ersetzen. Sie kann das kleinste der Stahlmasche, der 420×500mm, des kleinsten von 737×737mm und der Stärke von 20~40mm stützen.
9. Einfacher und bedienungsfreundlicher grafischer Chinese/englische Operationsschnittstelle
