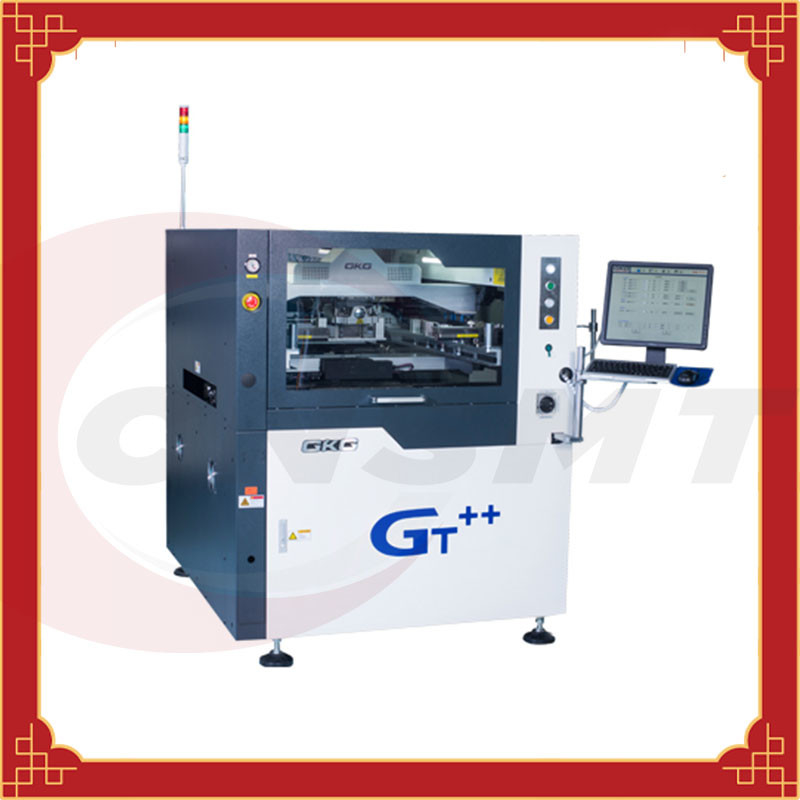

Lötpaste-Schablonen-Drucker Automatic 3KW 60Hz GKG GT++ SMT
GKG GT++, Spitzen-SMT-voller Selbstdrucker, automatische Lötpastedruckmaschine
| Modell | GT++ |
| Schirmrahmengröße | 470×370-737×737mm |
| Substratgröße | 50×50-510×510mm |
| Substratstärke | 0.4-6mm |
| Substratgewicht | 5Kg |
| Substratrandfreigabe | 2.5mm |
| Getriebehöhe | 23mm |
| Getriebehöhe | 900±40mm |
| Transportgeschwindigkeit | Steuerung der Software 1500mm/S (max) (Geschwindigkeit justierbar) |
| Lieferungsmethode | Einteilige Transportschiene |
| Substratstützmethode | Magnetischer Muffen-/Konturnblock/automatisch justierbare Hochwindenplattform |
| Substrat, das Methode festklemmt | Automatisches teleskopisches oberes Drücken/flexible Festklemmen/Vakuumsaugfunktion |
| Druck der Freigabe | 0-20mm |
| DRUCK-Betriebsart | Einfaches oder doppeltes Gummiwalzendrucken |
| Schaberart | Gummigummiwalze/gerade Gummiwalze (Winkel 45°/55°/60°) |
| Schabergeschwindigkeit | 6-200mm/sec |
| Druck des Drucks | 0.5-10Kg |
| Reinigungsmethode | Tropfenfängerreinigungssystem/hin und her säubern/trockene und nass Modi des Vakuum drei |
| Blickfeld | 10×8mm |
| Bezugspunktart | Standardwerkpunkt/Auflage/Öffnung |
| Kameraart | Auf und ab Darstellungsvisionssystem/Digitalkamera/die geometrische zusammenpassende Positionierung |
| Systemausrichtungsgenauigkeit und -wiederholbarkeit | ± 12.5um@6-σ, CPK≥2.0 |
| Tatsächliche Lötpastedruckwiederholbarkeit | ± 18um@6-σ, CPK≥2.0 |
| Druckgang | <7.5sec |
| Leistungsbedarf | AC220V±10%, 50/60Hz, 3KW |
| Komprimierter Luftbedarf | 4-6Kgf/cm ² |
| Luftverbrauch | Über 5L/min |
| Betriebstemperatur | ﹣ 20℃~﹢45℃ |
| Arbeitsbereichfeuchtigkeit | 30%~60% |
| Maße (ausschließlich der DreiFARBlichter) | L1240×W1410×H1500 (Millimeter) |
| Gewicht | Über 1100Kg |
Die Standardfunktionseinleitung GKG-GT++ der automatischen Lötpaste-Druckmaschine:
1. Tropfenfängerreinigungssystem
Die tropfende Reinigungsstruktur kann das teilweise solventfreie Abwischen effektiv verhindern verursacht durch die Verstopfung des löslichen Rohres.
2. Nagelneuer Schaberstrukturentwurf
Die neue Schaberstruktur der Laufschiene und des Zylinders verbessert die Operationsstabilität und dehnt die Nutzungsdauer aus.
3. Navigationsanlage der Führungsschiene
Internationale Gebrauchsmustererfindungspatente. Abnehmbares, programmierbares flexibles Seitenklammern-Gerät, für weiche Bretter, verworfenes und verformtes PCBs, einzigartiges Spitzenflachdrücken, durch die Software-Programmierung, kann automatisch erweitern und Vertrag abschließen, ohne die Stärke des Zinns zu beeinflussen.
4. CCD-Digitalkamerasystem
Das neue Strahlengangsystemuniform-Ringlicht und das Hochhelligkeitskoaxiallicht, verbunden mit der Helligkeitsfunktion, die steplessly justiert werden kann, macht alle Arten von den Kennzeichenpunkten können gut erkannt werden (einschließlich ungleiche Kennzeichenpunkte) um sich dem Überziehen des Zinns anzupassen, Kupfer-überzogen, vergoldet, konserviert, FPC und andere Arten PCBs in den verschiedenen Farben.
5. Hoch-Präzision PWB-Stärkeanpassung, die Plattform hebt
Die Struktur ist kompakt und zuverlässig, ist das Anheben stabil, wird die PIN-Nadelhöhen-Software automatisch justiert, und die Position und die Höhe von PWB-Brettern von verschiedenen Stärken können genau justiert werden.
6. Nagelneue Multifunktionsschnittstelle
Kurz und einfach zu benützen. Realzeittemperatur-Fernsteuerungsfunktion.
Optionale Funktion GKG-GT++ der automatischen Lötpaste-Druckmaschine:
1. Flasche-artige automatische Konservieren und LötpasteUntersuchungsfunktion
Die bewegliche automatische Lötpaste wird addiert, um die Qualität der Lötpaste und die Menge der Lötpaste in der Schablone sicherzustellen, um die Qualität des Kunden sicherzustellen Druckund die Produktivität zu erhöhen.
2. Automatisches zugeführtes System
Entsprechend verschiedenen Druckverfahrenanforderungen nach dem Druck, kann das PWB-Brett genau zugeführt werden, konservierte, gezeichnete, gefüllte und andere Funktionsoperationen; gleichzeitig wird die Zapfanlage auch mit einer Heizungs- Funktion, die in einer niedrigeren umgebenden Temperatur verwendet werden kann, wenn der Kleber erhitzt wird, die Flüssigkeit des Klebers wird verbessert ausgerüstet.
3. SPI-Verbindung
Angeschlossen an SPI, um einen Regelkreis zu bilden. Nachdem sie die Feedbackinformationen schlechten SPI-Druckens erhalten hat, justiert die Maschine automatisch entsprechend dem SPI-Feedbackausgleich. Der X-Yrichtungsausgleich kann in 3PCS automatisch justiert werden, und die Schablone wird gesäubert, um Drucken zu verbessern. Qualitäts- und Produktions-Leistungsfähigkeit setzt ein komplettes Druckfeedback-system fest.
4. StahlmaschenUntersuchungsfunktion
Indem es Lichtquelleausgleich auf der Schablone durchführt und CCD verwendet, um die Masche der Schablone in der Realzeit zu überprüfen, kann es schnell ermitteln und urteilen, ob die Schablone blockiert wird, nachdem man gesäubert hat, und führt automatische Reinigung durch. Dieses ist eine Art 2D Inspektion von PWB-Brettern. fügen Sie hinzu.
5. Führung der Kompatibilität von Industrie 4,0
Indem es automatisch Maschinenstatus und -parameter lädt oder ausgibt, stellt es eine starke Garantie für die intelligente Produktion industrielle 4,0 der Kunden zur Verfügung. Es kann die nahtlose Verbindung mit dem das MES-System des Kunden verwirklichen und verwirklicht die hohe Nachweisbarkeit des Produktes; die intelligente Management- und Regeleinrichtungswartung, nach Ansicht des Managements vor Ort, verwirklicht die Selbstverteilung der Gebrauchsrechte aller Niveaus des Technikpersonals.
6. BTB
Doppelte Bahn holt zweimal die Leistung: die zwei Geräte können, wie Betrieb von verschiedenen Produkten auf jeder Bahn separat gesteuert werden; die zwei Geräte können wieder jederzeit getrennt werden
