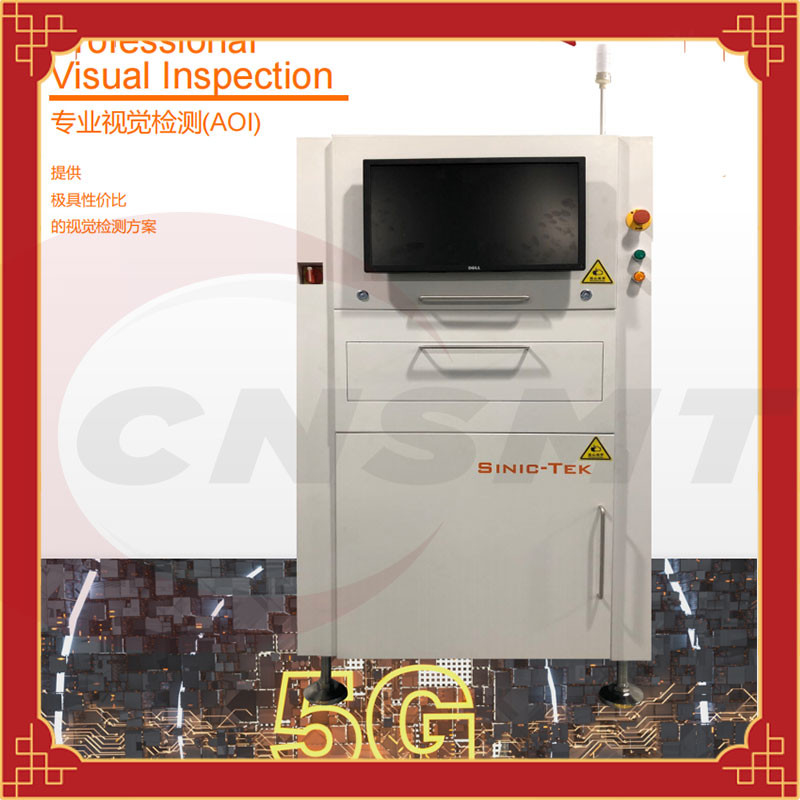

2D Inspektions-Maschine AOI Inlines SMT online automatisierte optische Inspektions-Ausrüstung
2D Inline-AOI Inspektionsmaschine SMTs, Berufson-line-Sichtprüfung
CNSMT AOI wendet eine Verzerrung-freie telecentric Linse und ein Multihinweispunktkalibrierverfahren an.
Und die automatische Positionierung des Entdeckungsfensters, einschließlich die Doppelpositionierung der Auflage und des Körpers, löst das Problem des Brettes
Die Rahmenabweichung, die durch Deformation verringert verursacht wird groß, Fehlalarme!
Unser AOI nimmt mehrstufiges Farbsammeln an, und die Farbe des Materials ist- arm
Unterschiedliche Kompatibilität ist höher! Effektiv die Fehlalarme vermeiden verursacht durch materiellen Farbunterschied!
Spezifikation:
| Darstellungssystem | Einschienenbahn on-line--machine-S510 | Doppelte Bahn on-line--machine-S510D | Unten-belichtetes on-line--machine-M300 | Doppelseitiges Foto on-line--machine-M400 |
| Kamera | Standardkonfiguration: 5 Million industrielle Kamera des Pixels (optional: 12 Million industrielle Kamera des Pixels) | Standardkonfiguration: 12 Million industrielle Kamera des Pixels | ||
| Linse | Telecentric-Linse | |||
| Lichtquelle | Rgb-dreiFARBlicht | |||
| Entschließung | Standardkonfiguration: 15um (10um optional) | Standardkonfiguration: 16um (10um optional) | ||
| Sichtfeld | 5 Million industrielle Kamera des Pixels: 10um: 24*20mm 15um: 36*30mm 12 Million industrielle Kamera des Pixels: 10um: 40*30mm 16um: 64*48mm |
|||
| Sportplattform | ||||
| Messbare Brettgröße | 420mm*350mm | Getriebe der einzelnen Bahn: 420mm*560mm Getriebe doppelter Bahn: 420mm*310mm | 510mm*460mm | |
| Brettstärkestrecke | 0.3~5mm | |||
| Clipbreite | 3mm | |||
| Auf und ab lichte Höhe | Fabrikstandard: SPITZE: 30mm BOT: 30mm Maximales justierbares: SPITZE: 45mm BOT: 45mm |
Fabrikstandard: BOT: 30mm Maximales justierbares: BOT: 50mm |
Fabrikstandard: SPITZE: 50mm BOT: 30mm Maximales justierbares: SPITZE: 50mm BOT: 50mm |
|
| Maximales Brettgewicht | 5KG | 7KG | ||
| Entdeckungsgeschwindigkeit | 250~300ms/FOV | |||
| X, y-Bewegung | Servomotor | |||
| Ausrüstungs-Spezifikationen | ||||
| Betriebssystem | Windows10 64bit | |||
| Stromversorgung | AC220V, 50/60Hz | |||
| Luftdruck | 0.5Mpa | |||
| Bahnhöhe | 900±20mm | 730±20mm (kann Distanzscheiben addieren) | ||
| Maschinengewicht | Über 600KG | Über 800KG | Über 600KG | Über 730KG |
| Maschinengröße | L890*W990*H1560mm (Nicht einschließlich Warnlichter) |
L890*W1380*H1560mm (Nicht einschließlich Warnlichter) |
L990*W1400*H1100mm (Nicht einschließlich Warnlichter) |
L990*W1400*H1600mm (Nicht einschließlich Warnlichter) |
| Testeinzelteile | ||||
| Prüfungseinzelteile SMTs: | Falsches Teil, Verfehlungsteil, Rückseite, Ausgleich, Finanzanzeige, Seitenstellung, umgeworfen, geschädigt, Kurzschluss | |||
| Abzüglich des Zinns virtuelles Löten, leeres Löten, Kleberüberlauf, herausgestelltes Kupfer, Stifterhebung, Stiftdeformation | ||||
| THT-Testeinzelteile: | Wuxi, weniger Zinn, mehr Zinn, Lücke, Kurzschluss, herausgestelltes Kupfer, falsches Lötmittel, begraben Fuß, Lötkugel, Fremdkörper | |||
