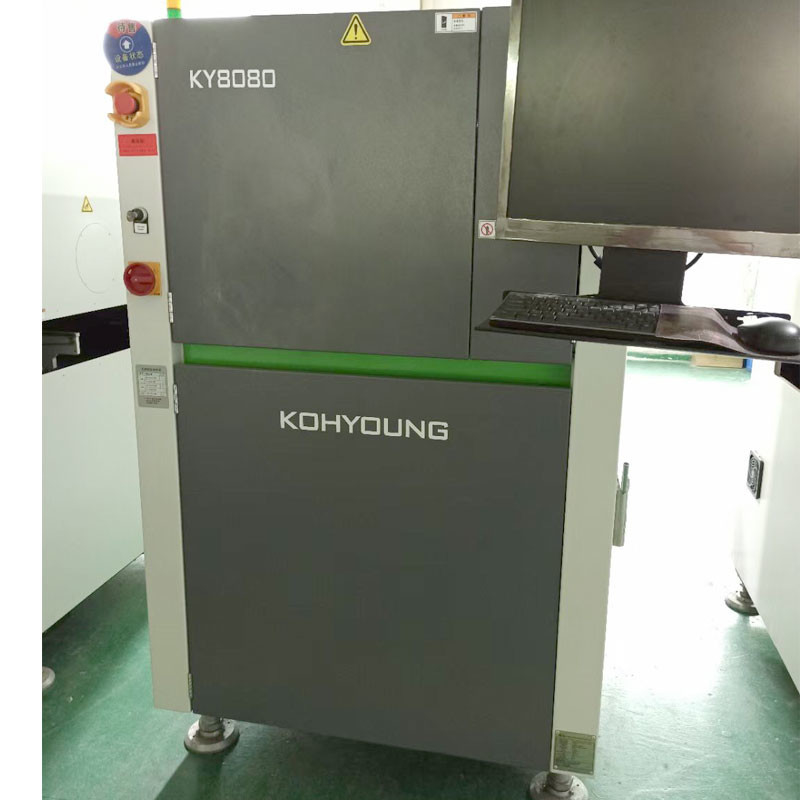

Inspektions-Maschine PWB-Lötpaste-Inspektions-Ausrüstung KY8080 on-line-SMT
KY8080 on-line-SPI, hochwertige PWB-Lötpasteinspektionsmaschine
3mal schneller
Strichkode, der mehrfache Puzzlespiele erkennen kann
Strichkode, der mehrfache Puzzlespiele erkennen kann
Prozessoptimierung durch Verbindung 3D SPI + 3D AOI
Mit der Fähigkeit, automatisch zu kompensieren, wenn das PWB-Brett verbogen wird
Genau Maß der Bereich der Drucklötpaste und das Volumen der Lötpaste berechnen
Gao Yong verwendet Verdoppelunglichtquellen, um das Schattenproblem vollständig zu lösen
Jedes mögliches Programm kann innerhalb 10 Minuten redigiert werden
Einzigartige SPI-Technologie unter Verwendung der Technologie 2D+3D
| Erforderliche Inspektionseinzelteile für 3D SPI | |||||
| Erfordern Sie | Lösung | ||||
| Lösen Sie das Schattenproblem | Moores Artikeltechnologie, zum von Schatten u. von bidirektionalem Beleuchtungslichtsystem zu beseitigen | ||||
| Realzeitausgleich des Plattenverbiegens (Entwurf 2D+3D) | • Verbiegender Ausgleich des Brettes (Auflage Referenceing+Z-Tracking) | ||||
| Einfach zu benützen | • Erneuerung GUI, Bild der Farbe 3D | ||||
| Fremdkörperentdeckung | • Untersuchungsfunktion des Fremdkörpers 3D (optional) | ||||
| Testeinzelteile | Testeinzelteile | • Volumen, Bereich, Anpassung, Ausgleich, überbrückend, Form, coplanarity | |||
| Schlechte Art | • Fehlendes Drucken, mehr Zinn, weniger Zinn, sogar Zinn, schlechte Form, Ausgleich, coplanarity | ||||
| Entdeckungsleistung | Kameraentschließung | 15μm | 20μm | 25μm | |
| FOV/size | 30×30mm (Zoll 1.18×1.18) | 40×40mm (Zoll 1.57×1.57) | 50×50mm (Zoll 1.97×1.97) | ||
| Volle Geschwindigkeit der Inspektion 3D | 22.5-56.1cm ² /s (Inspektionsgeschwindigkeit schwankt mit PWB- und Inspektionszuständen). | ||||
| Minimale Lötpasteneigung | 100μm (3,94 Mil) | 150μm (5,91 Mil) | 200μm (7,87 Mil) | ||
| Kamera | • 4 megapixel Kamera | ||||
| Beleuchtung | • IR-RGB LED (Wahl) | ||||
| Z-Achsenentschließung | 0.37μm | ||||
| Hohe Genauigkeit (Korrekturmodul) | -1μm | ||||
| Fähigkeit mit 01005 Entdeckungen | <10% bei 6 Ó | ||||
| Messgerät R&R (±50% Toleranz) | |||||
| Maximale Entdeckungsgröße | 10×10mm | ||||
| Maximale Entdeckungshöhe | • 400μm (Wahl 2mm) | 0.39×0.39inch | |||
| Minimale Landneigung | • 100μm (150μm Lötpastehöhe) | 15.75mils (选项 78,74 Mil) | |||
| Entsprechend verschiedenen Farbsubstraten | • Dose | 3,94 Mil (锡膏高度 5.91mils) | |||
| Substratkorrespondenz | Spurbreiteanpassung | • automatisch | |||
| Bahnfestlegungsmethode | • Reparierte vordere Schiene/örtlich festgelegte hintere Schiene (geregelt am Versand) | ||||
| Software | Gestütztes Eingabeformat | • Gerber-Daten (274X, 274D), ODB++ (Wahl) | |||
| Programmierungs-Software | • EPMSPI | ||||
| Statistische Führungsinstrumente | SPC-Plus: | ||||
| Histogramm, X-bar&R-Diagramm, X-bar&S-Diagramm, Cp&Cpk, %Gage R&R | |||||
| Realzeit-SPC&Multiple-Anzeige | |||||
| SPC-Warnung | |||||
| KSMART-Fernüberwachungsanlage | |||||
| Bequemlichkeit der Operation | • Erzeugen Sie Bibliothek entsprechend Teilgröße, um Inspektionszustände einzustellen | ||||
| KYCal: Kalibrieren Sie automatisch Kamera/Beleuchtung/Höhe | |||||
| Betriebssystem | • Entscheidendes Bit 64 Windows 7s | ||||
| Zusatz | •Handlicher Leser des Barcode-1D&2D | •Standrad-Kalibrierungs-Ziel | |||
| Lösungen | |||||
Produkt-Eigenschaften
Inspektion der Lötpaste 3D (Doppelbeleuchtung)
Hochgeschwindigkeits- und leistungsfähige Fertigungsstraßeoptimierung 3D SPI
Verwenden Sie Zweikanalbeleuchtung, um das Schattenproblem zu lösen
Um das schnelle Druckverfahren von Fällen sicherzustellen, wird es im Allgemeinen mit einfachem UI und SPC plus Programme ausgerüstet
M, L, XL-Modelle und Doppelwegsysteme sind verfügbar.
