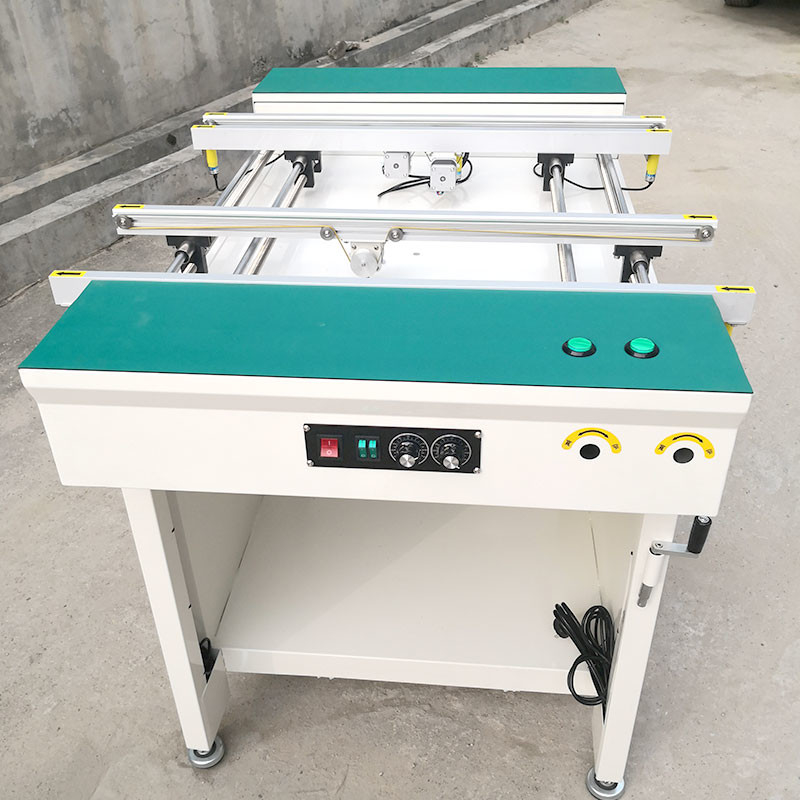

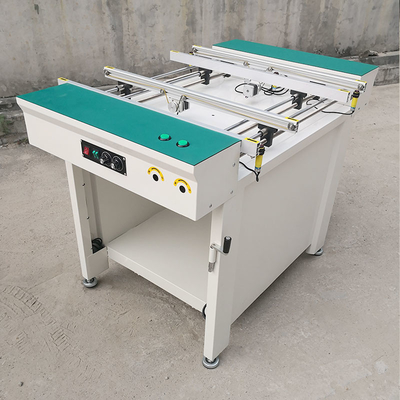

600MM Doppelverbindungspwb-Bandfördererinspektion, die 220V 50Hz prüft

600MM Doppelverbindungspwb-Bandförderer-Inspektion, die 220V 50Hz prüft

Doppelverbindungsförderer PWBs, Förderer doppelter Bahn SMTs

Spezifikation des Förderers doppelter Bahn SMTs

1. Eigenschaften
Dieses Produkt wird vom Stahlplattenmaterial gemacht und geschweißt durch Blech, wird die Oberfläche elektrostatisch gesprüht und gebacken, und die Farbe ist Computerweiß.
Es ist im PWB-Brettgetriebe, in der Inspektion, in der Prüfung, in der Pufferverbindung und in anderen Funktionen auf der Fertigungsstraße weitverbreitet.
Es hat eins der abzudämpfen Hauptgeräte, zum zwischen zwei Geräten anzuschließen und
Es kann zwei Geräte einzeln anschließen, kann in den Segmenten oder in den Gruppen auch verwendet werden, und es kann PWB-Bretter von den Spezifikationen auch verarbeiten, die in den technischen Parametern spezifiziert werden.
2. technische Parameter
(1) Schienenlänge: 600MM (kann entsprechend Kundenanforderungen besonders angefertigt werden)
(2) Schienenbreitenstrecke: 50MM---350MM
(3) die Höhe der Gurtoberfläche vom Boden: 900mm±50mm
(4) Führungsschienefestlegungsseite: Vorder- und Rückseite regeln optional
(5) PWB-Übertragungsrichtung: linksrechts Rechts-Links, optional
(6) Fütterungsgeschwindigkeit: 0M/min---4M/min, justierbar
(7) Erweiterungslänge an beiden Enden der Führungsschiene (100mm)
(8) Arbeitsfähigkeitsspg.versorgungsteil: 220V, 50Hz
(9) Leistungsaufnahme: über 15W
(10) ungefähres Gewicht Ausrüstung: 65KG
(11) Auftrittgröße: 600MM*700MM*900MM±50MM
Drei, die Hauptfunktion
Die Dockingstation hat SMEMA-Signalschnittstelle.
Es kann an die oberen und untereren Geräte angeschlossen werden. Wenn es kein Brett auf der Dockingstation gibt, gibt sie dem vorderen Gerät ein Brett-erforderndes Signal. Wenn das Brett die vordere helle Abfragungsposition oder das Ende erreicht und das hintere Gerät nicht vorübergehend tut, als ein Brett erforderlich ist, hört der Gurt auf zu laufen, und beide werden mit photoelektrischen Sensoren ausgerüstet. Diesmal wird ein Brettsignal zum hinteren Gerät gegeben, und wenn das hintere Gerät ein Brett benötigt, beginnt der Gurt der Dockingstation, wieder zu laufen, und das Brett wird an das hintere Gerät geliefert. Wenn das hintere Gerät kein Brett vorübergehend benötigt, wartet das PWB-Brett auf die Dockingstation. Wenn es ein Brett im Parkplatz gibt, wird die Vorderseitenausrüstung gesteuert, um Arbeit zu verschieben, und die Vorderseitenausrüstung kann automatisch aktiviert sein, wenn es einen leeren Raum in der Dockingstation gibt.
Viertens das Getriebeprinzip
(1) ist das Förderband der Dockingstation ein antistatischer breiter runder Gurt. Die Gurte auf beiden Seiten von der Führungsschiene angetrieben durch den gleichen verstellbaren Motor der Geschwindigkeit 15W durch ein Getriebekettenrad. Der Anfang und der Halt des Motors werden durch die Angebot- und Nachfragebretter der oberen und untereren Ausrüstung signalisiert. Alle Steuerung, die ersten, die Mitte und das Ende werden mit photoelektrischen Sensoren ausgerüstet, die abfragen können, ob es ein PWB-Brett auf der Führungsschiene gibt
(2) wird die Führungsschiene in eine örtlich festgelegte Führungsschiene und eine bewegliche Führungsschiene unterteilt. Die Breite der beweglichen Führungsschiene wird durch zwei Ineinander greifengleitende Stangen justiert.

Fünf, Maschineneigenschaften
(1) gesteuert durch die Kontrollorgane oder PLC-Programm, entsprechend Kundenanforderungen;
(2) sind photoelektrische Sensoren an beiden Enden des Kopfes, der Mitte und des Endstücks installiert;
(3) mit IO-Signalschnittstelle;
(4) kann die Führungsschiene justiert werden 50MM---350MM;
(5) kann die Fütterungsgeschwindigkeit durch das Getriebe justiert werden;
(6) ist die Höhe des Gurtes vom Boden verstellbar;
(7) ist die Stahlrahmenkonstruktion stark und dauerhaft und kann mit den oberen und untereren Ausrüstungsanschlussplatten mechanisch angeschlossen werden;
(8) Endlage kann nach Belieben eingestellt werden, indem Sie die Lichtsensorposition bewegen.
