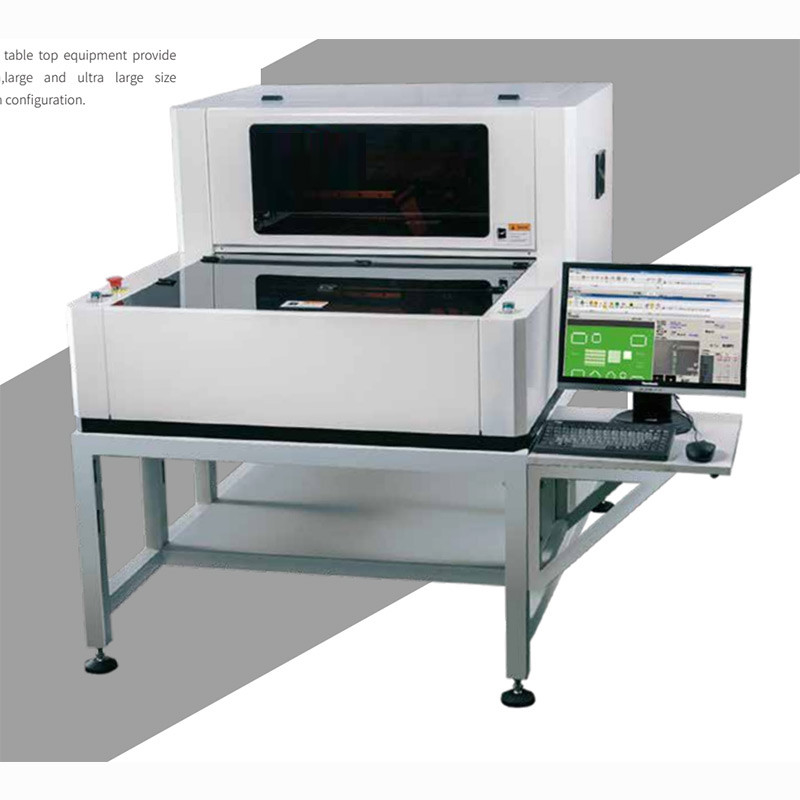

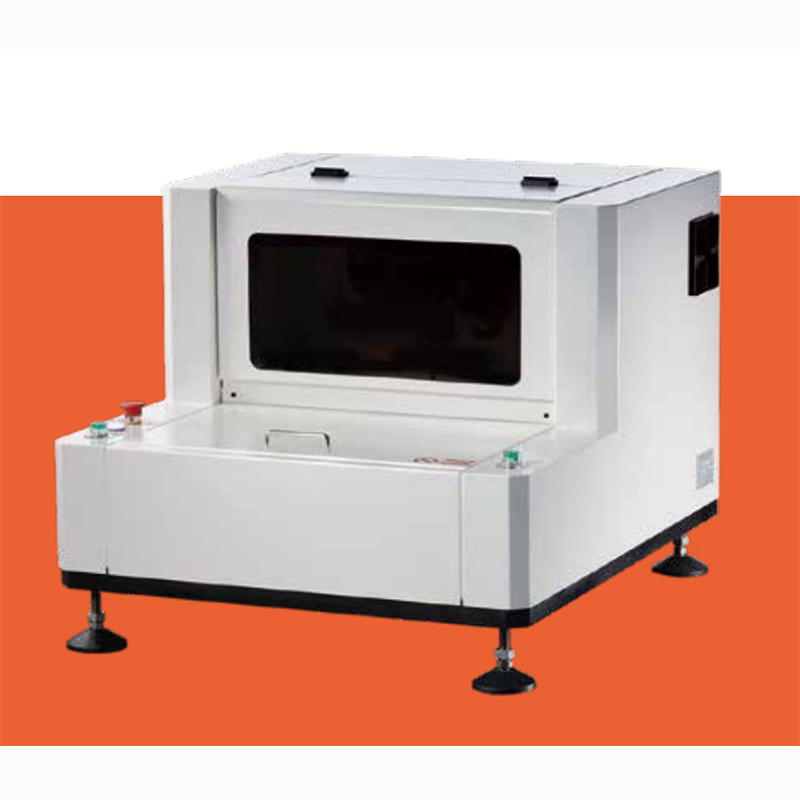

Tischplattenlötpaste-Inspektions-Ausrüstung automatische Offlinemaschine SMTs SPI

Automatisches OfflineSPI, Tischplattenlötpasteinspektionsmaschine

Dieses ist eine Wirtschaft und Offlinelötpastekontrollsystem der hohen Qualität, zwecks etwas von mittlerer oder kleiner SMT-Fabrik zu treffen, entwickelten wir diese Art kosteneffektiver SPI-Maschine im Markt

Dieses Offline-SPI viel billiger als inline, benötigen Sie nur weniger Kosten erhalten eine automatische Lötpasteinspektionsmaschine für Ihr SMT-Fließband.

Die Tischplatten-SPI-Spezifikation:

Federn „

Pmp-Modulationsprofil-Maßtechnologie

Unter Verwendung der modernen Phasenprofilmodulations-Maßtechnologie (PMP), 8-Bit-Grayscaleentschließung, eine Entdeckungsentschließung von 0,37 Mikrometern erreichend. Führen Sie Hochpräzision 3D und 2D Maß des Lötpastedruckens durch.

Gesamtvorstandinspektion

Vollautomatische Gesamtvorstandinspektions- und Handbuchmaßfähigkeit. Ermitteln Sie automatisch das Volumen, Bereich, Höhe, die X-Yposition aller Lötpasten, die ermittelt werden müssen und automatisch Kontrolle auf Prozessdefekten wie fehlendem Drucken, weniger Zinn, mehr Zinn, Hohlraumbildung, Ausgleich, schlechter Form, direktem Import etc. Format Gerber-Formats (274x, 274d) stützt, manuell unterrichten Modus.

1. Stellen Sie Entdeckungsgenauigkeit und Entdeckungszuverlässigkeit zur Verfügung.

2. Höhengenauigkeit: ±1um (Kalibrierungswerkzeug)

3. Wiederholbarkeit: Höhe weniger als 1um (σ 4) (Kalibrierungswerkzeug)

4. Das Volumen ist kleiner als 1% (σ 5) (Kalibrierungswerkzeug)

5. Synchrone Technologie der verbreiteten Reflexion (DL) löst vollständig die strukturelle Schatten- und Fleckstörung der Lötpaste.

6. Nehmen Sie 1,3 Million industrielle Digitalkamera der Pixelhochpräzision und spezielle industrielle Linse der Hochpräzision an.

7. Der integrierte Gussaluminiumrahmen und die Marmorbasis stellen die Stabilität der mechanischen Struktur sicher.

8. Der Präzisionsservomotor und die Kugelumlaufspindel und die Führungsschiene die ausgezeichnete mechanische Positionierungsgenauigkeit der Ausrüstung sicherstellen.

9. Gerber-Dateiimport und -handbuch unterrichten erfüllen alle Benutzerbedingungen.

10. Programmierung die von fünf Minuten und die Einknopfoperation vereinfachen den Teilnehmerbetrieb.

11. Intuitive dynamische Kontrollfunktion, zum des Realzeitentdeckungs- und Ausrüstungsstatus zu überwachen.

12. Die Entdeckungsgeschwindigkeit ist kleiner als 2,5 seconds/FOV.
