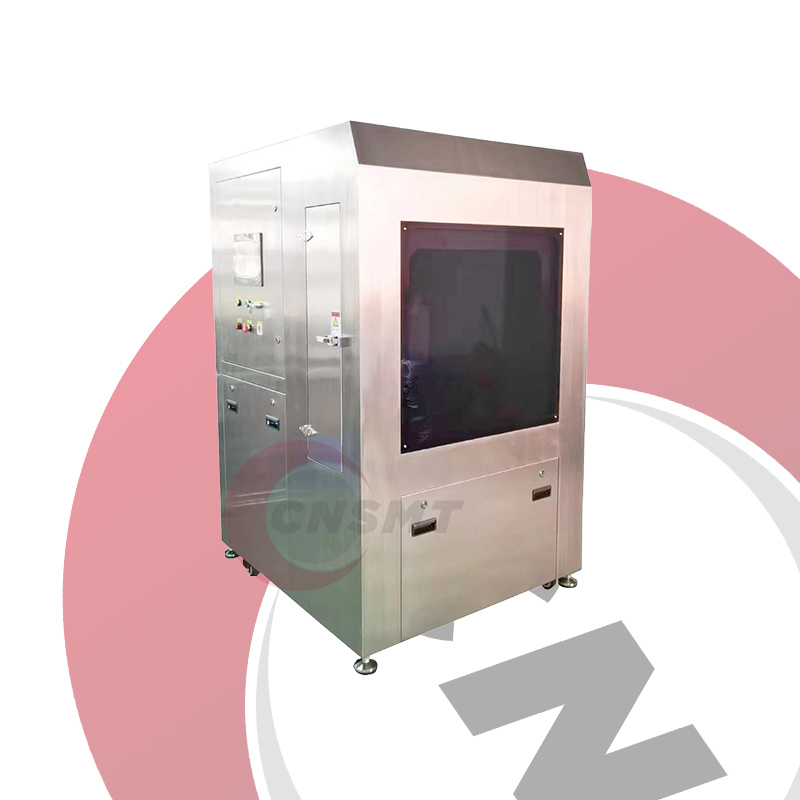

JEH-300C Offline-PCB-Wasserreinigungsmaschine

JEH-300C Offline-PCB-Wasserreinigungsmaschine

JEH-300C Offline-PCB-Wasserreinigungsmaschine

I.Maschinenübersicht und Merkmale

1. Produktmerkmale

Die Offline-PCBA-Wasserreinigungsmaschine JEH-300C ist ein kostengünstiges Chargenreinigungssystem, das verschiedene Rückstände aus Elektronik und Schablonenmasken entfernt, einschließlich, aber nicht beschränkt auf:wasserlösliche Rückstände, RMA (Rosin Mildly Activated), nicht saubere bleifreie Flüsse, Plattiersalze, Fingerabdrücke, Staub und lose Lötkugeln.Sie ist sehr effizient., kostengünstige und benutzerfreundliche Wartung von Düsen/Rohren.

Der JEH-300C ist für die Reinigung von PCBA-Flüssen mit kleiner bis mittlerer Kapazität ausgelegt und vervollständigt das Waschen, Spülen und Trocknen in einer einzigen Kammer.Die Kapazitäten der Kammer und des Tanks können je nach Kundenanforderung skaliert werdenVorteile sind unter anderem wettbewerbsfähige Preise, überlegene Leistung, hervorragende Reinigungsergebnisse und ein hohes Kosten-Leistungs-Verhältnis.Damit ist es ein führender Offline-Reiniger im Inland. aus korrosionsbeständigem Edelstahl gebaut. PLC + Touchscreen HMI sorgt für eine intuitive Bedienung.

II.Highlights des Produkts

• PLC + Touchscreen benutzerfreundliche HMI-Plattform
• Wartungsoptimierte Struktur:Reservierte Zugangspunkte für Ventilatoren, Filter usw.
• Umfassendes Reinigungssystem:Gründlich entfernt organische/anorganische Oberflächenrückstände
• Voll automatisierter Prozess:Waschen, Spülen, Trocknen in einer kompakten Kammer
• Sichtbarkeit des gesamten Prozesses:Sichtfenster mit LED-Beleuchtung zur Echtzeitüberwachung
• Große Reinigungsleistung:1000 mm ((L)800 mm ((W)40 mm ((H) Einlagendesign bietet Platz für größere Produkte und höhere Durchsatzleistung
• Optimierte Düsenkonstruktion:Eine allmähliche Steigerung der Verteilung nach links/rechts erhöht die Effizienz; eine gestaffelte Verteilung nach oben/unten beseitigt blinde Stellen
• Einstellbarer Düsendruck:Vermeidet Kollisions-/Spritzrisiken für kleine Produkte unter Hochdruckspritze
• Standardheizung des Verdünnungstanks:Steigert die Effizienz und verkürzt die Zykluszeit
• Große Touchscreen-Schnittstelle:Zuverlässiger Farb-Touchscreen ermöglicht individuelle Prozessparameter
• Hohe Reinheitsstandards:Ionenkontamination entspricht IPC-610D Klasse III (< 1,56 μg/cm2) und MIL-28809 Klasse I
• Flexible chemische Vermischung:Manuelle Zugabe oder automatische Mischung des Wasser-/chemischen Verhältnisses von DI (5%-25%)

III. Reinigungsprozess

Der integrierte Offline-PCBA-Reiniger JEH-300C besteht aus drei Prozessstufen: chemische Reinigungsstufe, reine Wasserspülstufe und Hochgeschwindigkeits-Hot Air-Trocknungsstufe.

Beförderung

• Einlager-Material-Rack (unterstutzt Schichtbelastung)
• Schub-Zug-Futterständer
• Türen/Fenster mit Schnalle (einfaches Öffnen/Schließen)

Lösungsmittelreinigungsprozess

• Chemische Nachfüllung:DI-Wasser in den Behälter gepumpt + zugesetztes proportionales chemisches Reinigungsmittel
• Abwasser:Nachreinigungslösung entlassen
• Betrieb:Gemischtes DI-Wasser/Lösungsmittel wird bei eingestellter Temperatur in den Reinigungstank gepumpt

Lösungsmittelspülverfahren

• Nachfüllung:Wasser, das vom externen Tank in die Kammer gepumpt wird
• Betrieb:Wasser in die Reinigungsrohre bei eingestellter Temperatur gepumpt
• Abwasser:Lösung durch Hilfspumpe entladen

Prozess der Spülung mit reinem Wasser

• Nachfüllung:Wasser, das vom externen Tank in die Kammer gepumpt wird
• Betrieb:Wasser in die Reinigungsrohre bei eingestellter Temperatur gepumpt
• Abwasser:Lösung durch Hilfspumpe entladen

Trocknungsprozess

• Betrieb:Gefilterte trockene Luft, gewaltsam in die Kammer geblasen
• Konfiguration der Luftmesser:Sorgt für einheitliche Trocknung
• Trocknungstemperatur:Umgebung auf 99°C

IV.Häufig gestellte Fragen

F1: Welche PCBA-Arten ist der JEH-300C zum Reinigen geeignet?

A:
Der JEH-300C ist fürKleine bis mittlere Chargen, PCBA-Reinigung mit hoher Zuverlässigkeit, einschließlich:

• Entfernung von Harz-/Flussrückständen nach SMT/DIP-Lötung

• Rückstände, Staub und Öle von Schweißmasse aus Montageverfahren

• Anwendungen mit hoher Zuverlässigkeit (Automotive, Medizin, Luft- und Raumfahrttechnik)

• F&E-Prototypen, Nachbearbeitungsplatten und flexible Produktion in kleinen Chargen

F2: Welche Vorteile hat die wässrige Reinigung gegenüber der traditionellen Lösungsmittelreinigung?

A:
WasserreinigungsangeboteVorteile für die Umwelt, Sicherheit und Nachhaltigkeit:

• ✅Umweltfreundlich: Wasserstoffe mit niedrigem VOC entsprechen den RoHS/REACH-Vorschriften

• ✅Sicherheit: Nicht brennbar, verringert die Gefahren in der Werkstatt

• ✅Vereinbarkeit: Für die meisten Bauteile leicht, ideal für komplexe Baugruppen

• ✅Kosteneffizienz: Senkung der Verbrauchskosten und Vereinfachung der Abwasserbehandlung

F3: Kann der JEH-300C PCBAs mit unterfüllten oder sensiblen Komponenten reinigen?

A:
Ja, mit optimierten Protokollen.:

• Verstellbarer Sprühdruck (0,5 ‰ 2 bar) und Temperatur (RT ‰ 60 °C) minimieren die Belastung

• Übermittlung von Proben zur Validierung der KompatibilitätVor der vollständigen Reinigung

• Vermeiden Sie Platten mit unversiegelten Elektrolytkondensatoren, mechanischen Verbindungen oder Papieretiketten

F4: Wie gewährleistet das System eine vollständige Trocknung ohne Wasserflecken?

A:
Dreistufige Trocknungstechnologie:

1. Kraftvolle Spülung: Deionisiertes Wasser entfernt verbleibende Schadstoffe

2. Präzisionstrocknung mit heißer Luft: Einstellbarer Luftstrom von 40°C bis 80°C durchdringt die Zwischenräume der Bauteile

3. Gleichmäßige Verdunstung: Durch die Konstruktion des Luftstroms in der Kammer werden Feuchtigkeitsfalle entfernt
   Der Oberflächenwiderstand nach dem Trocknen > 1010 Ω entspricht den IPC-Reinheitsnormen.

F5: Wie wird die Prozesskonsistenz gewährleistet?

A:

• Volle Automatisierung: Steuerungen mit SPS/Touchscreen mit vorgegebenen Rezepturen für die Reinigung/Trocknung

• Einmalige Bedienung: Minimiert menschliche Fehler

• Echtzeitüberwachung: Temperatur-, Druck- und Flüssigkeitsparameter verfolgt; automatische Fehlerwarnungen
